UNS C70600 (90/10 tembaga-nikel)adalah paduan tembaga-nikel yang paling banyak digunakan untuk layanan penanganan air laut. Ini berisi secara nominal10% nikeldengan penambahan besi (1,0-1,8%) yang diperlukan untuk menjaga ketahanan korosi yang baik.
Tembaga-paduan nikel memilikinyaketahanan yang tinggi terhadap lingkungan air lautdan ketahanan bawaan yang sangat baik terhadapbiofouling. C70600 adalah paduan perpipaan yang sudah mapan untuk banyak angkatan laut, pelayaran niaga, industri listrik, dan anjungan lepas pantai di dunia.
Apa Komposisi Kimia C70600?
| Elemen | C70600 (90-10) |
|---|---|
| Tembaga (Cu) | ~89% (tersisa) |
| Nikel (Ni) | 9.0 – 11.0% |
| Besi (Fe) | 1.0 – 1.8% |
| Timbal (Pb) | <0.05% |
Apa Sifat Mekanik Tabung C70600 (ASTM B111)?
| Melunakkan | Kode | 0,5% Bukti Stres (MPa) | Kekuatan Tarik (MPa) | Perpanjangan (%) |
|---|---|---|---|---|
| Anil | O61 | 105 | 275(menit) | 40 |
| Ditarik Dingin | H55 | 240 | 310(menit) | 10 |
Apa Sifat Fisik C70600?
| Milik | Metrik | Imperial |
|---|---|---|
| Kepadatan | 8,94 gram/cm³(pada 20 derajat ) | 0,323 pon/inci³(pada 68 derajat F) |
| Titik Lebur (Likuid) | 1150 derajat | 2100 derajat F |
| Titik Leleh (Solidus) | 1100 derajat | 2010 derajat F |
| Konduktivitas Termal | 40 W/m·K (pada 20 derajat ) | 23 BTU/ft³/ft/jam/derajat F (pada 68 derajat F) |
| Koefisien Ekspansi Termal | 17,1 x 10⁻⁶ / derajat (20-300 derajat ) | 9,5 x 10⁻⁶ / derajat F (68-392 derajat F) |
| Modulus Elastisitas (Ketegangan) | 140 IPK | 20x10⁶ psi |
| Modulus Kekakuan (Torsi) | 52 IPK | 7,5x10⁶ psi |
| Konduktivitas Listrik (Anil) | 5,26 mikrohm⁻¹·cm⁻¹ | 9,1% IACS |
Berapa Ketahanan Korosi C70600?
Sifat korosi utama C70600:
Tingkat korosi umum yang rendah:0,0025-0,025 mm/tahun di air laut
Ketahanan terhadap retak korosi tegangan:Ketahanan tertinggi terhadap korosi tegangan amonia; korosi tegangan pada air laut diketahui tidak menjadi masalah
Ketahanan tinggi terhadap korosi celah & korosi tegangan klorida:Tidak rentan terhadap jenis korosi celah yang ditemukan pada baja tahan karat
Ketahanan lubang yang baik:Lubang cenderung lebar dan dangkal dibandingkan undercut
Apa Properti Fabrikasi C70600?
| Teknik Penggabungan | Kesesuaian |
|---|---|
| Pematerian | Bagus sekali |
| mematri | Bagus |
| Pengelasan Busur Terlindung Gas | Bagus sekali |
| Pengelasan Busur Logam Dilapisi | Bagus |
| Pengelasan Resistansi | Bagus |
| Pengelasan Oks Asetilena | Tidak Direkomendasikan |
| Teknik Fabrikasi | Kesesuaian |
|---|---|
| Kerja Dingin | Bagus sekali |
| Kerja Panas | Bagus |
| Peringkat Kemampuan Mesin | 20%(dari kuningan potong bebas) |
| Selesai Poles / Elektroplating | Bagus sekali |
Suhu perlakuan panas:
Suhu Kerja Panas: 850 – 950 derajat
Suhu Anneal: 700 – 825 derajat
Suhu Penghilang Stres: 275 – 400 derajat
Apa Aplikasi C70600?
| Area Aplikasi | Kegunaan Khusus |
|---|---|
| Pekerjaan pipa air laut | Angkatan laut, pelayaran dagang, industri tenaga listrik, anjungan lepas pantai |
| Sistem air kebakaran lepas pantai | Sistem pemadam kebakaran banjir air laut |
| Penukar panas & kondensor | Dimana diperlukan keandalan yang tinggi |
| Asupan air laut | Layar masuk – ketahanan tinggi terhadap makrofouling |
| Budidaya ikan | Kandang dan penutup bawah air – sifat biosidal mencegah pengotoran |
| Selubung kaki & anak tangga | Perlindungan korosi zona percikan pada platform minyak/gas |
| Lambung kapal | Tanpa proteksi katodik atau cat antifouling |
| Saluran hidrolik | Sistem hidrolik dan instrumentasi kelautan |
| Unit desalinasi | Unit Desalinasi Flash Multi-Tahap (Timur Tengah) |
Apa Spesifikasi ASTM untuk C70600?
| Standar | Judul |
|---|---|
| ASTM B111 | Tabung kondensor mulus & stok ferrule |
| ASTM B466 | Pipa dan tabung nikel-yang mulus |
| ASTM B467 | Pipa tembaga-nikel yang dilas |
| ASTM B151 | Batang dan batang |
| ASTM B171 | Pelat & lembaran untuk bejana tekan, kondensor & penukar panas |
| ASTM B122 | Piring, lembaran, strip & batang gulung |
| ASTM B359 | Tabung mulus dengan sirip integral |
| ASTM B469 | Tabung mulus untuk aplikasi tekanan |
| ASTM B543 | Tabung penukar panas yang dilas |
| ASTM B552 | Tabung mulus & dilas untuk menghilangkan garam air |
| ASTM B608 | Pipa yang dilas |
Pertanyaan Umum
Q1: Apa perbedaan antara tembaga-nikel C70600 (90/10) dan C71500 (70/30) untuk layanan air laut?
A: C70600 (90/10)memiliki ketahanan terhadap biofouling yang lebih baik dan lebih-hemat biaya.C71500 (70/30)memiliki kekuatan yang lebih tinggi dan ketahanan yang lebih baik terhadap serangan pelampiasan pada kecepatan air yang lebih tinggi.
Q2: Berapa kecepatan air laut maksimum untuk pipa C70600?
A: pipa C70600dapat dirancang untuk laju aliran hingga3.5 m/sdengan faktor keamanan yang memuaskan. Kecepatan lokal mungkin lebih tinggi pada perubahan arah.
Q3: Apakah tembaga-nikel C70600 memerlukan perlakuan panas pasca-pengelasan?
J: Tidak,C70600memerlukantidak ada pasca-perlakuan panas las. Ini mudah dilas dengan teknik pengelasan konvensional.
Q4: Apakah C70600 tahan terhadap retak korosi akibat amonia?
J: Ya,C70600memilikiresistensi tertinggiterhadap retak korosi tegangan amoniak. Korosi tegangan pada air laut diketahui tidak menjadi masalah bagi tembaga-nikel.
Q5: Berapa lama waktu yang dibutuhkan C70600 untuk membentuk lapisan pelindungnya di air laut?
A: C70600biasanya membentuk lapisan pelindung permukaan yang tahan korosi-enam hingga delapan minggudari perendaman awal.
Q6: Berapa tingkat ketahanan terhadap pengotoran C70600 dibandingkan dengan paduan lainnya?
J: Pada skala 0-100,C70600tarif90-100(Terbaik), sama dengan tembaga. Ini jauh lebih baik daripada baja tahan karat dan titanium (nilai 0).
Q7: Bisakah C70600 dilas ke baja?
J: Ya,C70600dapat dilas ke baja menggunakan teknik pengelasan dan logam pengisi yang sesuai.
Q8: Berapa suhu anil untuk tabung C70600?
A: tabung C70600dianil di700 – 825 derajat.
Q9: Berapa laju korosi C70600 di air laut bersih?
A: C70600mempunyai laju korosi umum sebesar0,0025-0,025 mm/tahundalam air laut yang bersih.
Q10: Apakah C70600 rentan terhadap korosi celah?
J: Tidak,C70600memiliki toleransi yang baik terhadap korosi celah. Celah biasanya dapat ditoleransi dalam desain yang menggunakan bahan ini.
Q11: Berapa suhu pengoperasian maksimum untuk C70600?
J: Sesuai AS1210, suhu logam maksimum untukC70600adalah300 derajat. Menurut AS4041, itu benar325 derajat.
Q12: Dapatkah C70600 digunakan untuk unit desalinasi?
J: Ya,C70600adalah bahan pipa kondensor utama untuk Bagian Pemulihan Panas pada Unit Desalinasi Flash Multi-Tahap.
Q13: Logam pengisi apa yang direkomendasikan untuk pengelasan C70600?
J: Untuk pengelasanC70600, menggunakanAWS A5.7 ERCuNilogam pengisi.
Q14: Apakah C70600 cocok untuk lambung kapal tanpa cat?
J: Ya,C70600adalah salah satu dari sedikit material teknik yang memiliki ketahanan bawaan yang baik terhadap korosi dan biofouling, sehingga cocok untuk lambung kapal tanpa cat antifouling.
Pemeriksaan Kualitas untuk C70600
GNEE memeriksaC70600mengikuti standar ASTM:
Komposisi kimia– Verifikasi spektrometer Cu, Ni, Fe, Pb
Pengujian mekanis– Tarik, tahan tegangan, perpanjangan (ASTM B111)
Uji perataan & perluasan– Untuk produk tabung
Pengujian non-destruktif– Arus Eddy (ASTM E243) atau hidrostatis
Inspeksi dimensi & visual– OD, ID, dinding, panjang, permukaan

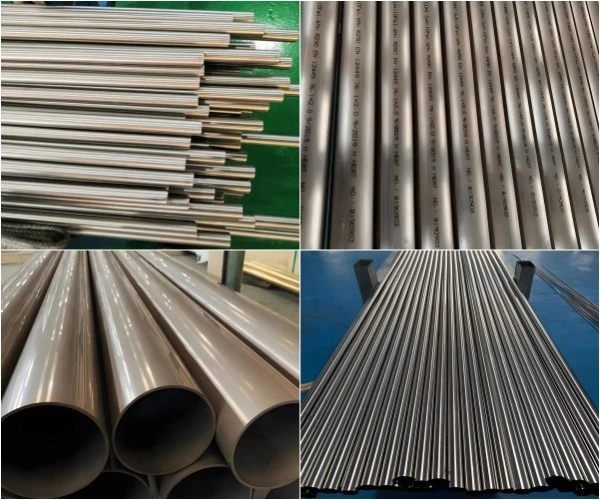

Kemasan untuk Tabung C70600
tabung C70600dikemas untuk ekspor:
Tutup ujung plastik di kedua ujungnya
Pembungkus kertas VCI atau minyak-pencegah karat
Bundel heksagonal dengan pengikat baja
Lapisan atas film polipropilena atau PE yang ditenun
Peti atau palet kayu (sesuai ISPM-15)
Pelabelan yang jelas: Paduan, standar, dimensi, nomor panas
Berat bundel:2000-2500kg |Panjang: 1m – 12m
Peralatan Pabrik
| Peralatan | Tujuan |
|---|---|
| Tungku induksi (30T) | Peleburan dan paduan |
| Kastor horizontal | Produksi billet berongga |
| Mesin ekstrusi (2500T) | Pembentukan cangkang tabung |
| Bangku menggambar yang dingin | Gambar presisi |
| Tungku anil yang terang | Perlakuan panas (tidak ada kerak) |
| Penguji arus Eddy & hidrostatik | 100% NDT |
| Mesin uji universal | Sifat mekanik |
Rangkaian Produk
persediaan GNEEsemua produk tembaga dan paduan tembaga:
| Kategori | Nilai Khas | Formulir |
|---|---|---|
| Tembaga Murni | C10100, C10200, C11000, C12200 | Tabung, pipa, batangan, pelat, lembaran, kawat, strip |
| Tembaga-Nikel | C70600, C71500, CuNi30Fe | Tabung, pipa, batangan, pelat, lembaran, fitting, flensa |
| Kuningan | C26000, C36000, C37700, C44300, C46400, C48500, C68700 | Tabung, batangan, pelat, lembaran, strip |
| Perunggu Fosfor | C51000, C52100, C52400, C54400 | Batangan, piring, lembaran, strip |
| Perunggu Aluminium | C61400, C62300, C63000, C63200, C95400, C95500 | Batangan, piring, tabung, tempa |
| Perunggu Silikon | C65100, C65500, C66100 | Batangan, tabung, kawat |
| Tembaga Berilium | C17200, C17500 | Batangan, batangan, kawat, strip |
| Perunggu Timah/Bertimbal | C90300, C90500, C93200, C93700 | Batang cor, bantalan stok |
| Nikel Perak | C74500, C75200, C75400, C77000 | Batangan, piring, lembaran, strip |
Semua bentuk:Tabung mulus (OD 2-219mm), pipa (1/8" – 12" NB), batang (diameter 2-300mm), pelat (thk 3-150mm), lembaran, kawat, strip, fitting, flensa, tempa, coran.
