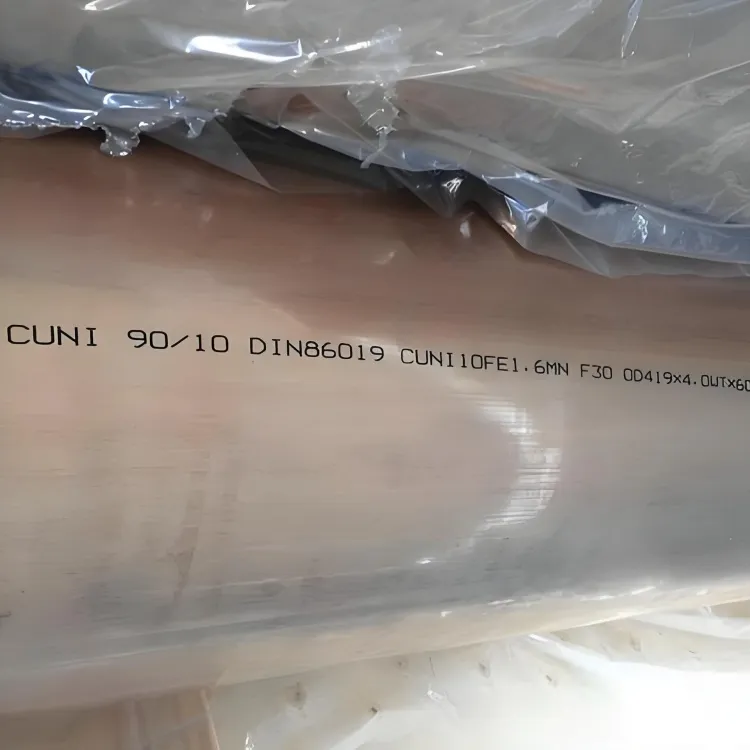

Tabung Nikel Tembaga ASTM B111 C70600 90/10

Gnee Steel (Tianjin) Co., Ltd. adalah salah satu produsen dan pemasok paling profesional tabung nikel tembaga astm b111 c70600 90/10 di Cina, juga mendukung layanan yang disesuaikan. Selamat datang untuk membeli diskon tabung nikel tembaga astm b111 c70600 90/10 untuk dijual di sini dari pabrik kami. Produk berkualitas dan harga terjangkau tersedia.



ASTM B111 C70600 adalah paduan tembaga-nikel yang mengandung sekitar 90% tembaga dan 10% nikel, dengan sedikit tambahan besi dan mangan. Ini adalah salah satu bahan yang paling umum digunakan untuk penukar panas, kondensor, dan evaporator berpendingin air laut-.



Berbeda dengan kuningan aluminium (C68700) atau kuningan admiralty (C44300), C70600 menawarkan ketahanan yang jauh lebih baik terhadap-air laut berkecepatan tinggi, erosi-korosi, dan serangan amonia. Kerugiannya-adalah konduktivitas termal yang lebih rendah dan biaya material yang lebih tinggi.



Paduan ini ditentukan untukpenukar panas shell dan tube, kondensor penukar panas, Danevaporator tabung cangkangaplikasi yang memerlukan masa pakai 30+ tahun atau yang kecepatan airnya melebihi 2,5 m/s.



Kami menyediakan tabung C70600 keASTM B111, ASME SB111, EN 12451, DanJIS H3300standar. Panjang lurus danpenukar panas tabung utikungan tersedia dari stok dalam ukuran umum.



Tabel di bawah menunjukkan komposisi yang dibutuhkan per ASTM B111. Kandungan besi dan mangan sangat penting – meningkatkan ketahanan terhadap korosi dan erosi pada air laut berkecepatan tinggi.

Elemen	Persentase (%)
Tembaga (Cu)	86.5 mnt (termasuk nikel)
Nikel (Ni)	9.0 – 11.0
Besi (Fe)	1.0 – 1.8
Mangan (Mn)	1,0 maks
Timbal (Pb)	0,05 maks
Seng (Zn)	1,0 maks
Yang lain	jumlah maksimal 0,5



Komposisi tembaga-nikel 90/10 (90% Cu, 10% Ni) adalah paduan cupronickel yang paling umum untuk tabung penukar panas. Kandungan besi sebesar 1,0-1,8% sangat penting – ini memperlambat laju korosi dengan membentuk lapisan pelindung kaya besi pada permukaan tabung. Mangan memiliki tujuan serupa.



C70600 tercakup dalam standar berikut:

ASTM B111– Spesifikasi standar untuk tabung kondensor mulus paduan tembaga dan tembaga

ASME SB111– Versi kode ASME dengan persyaratan sertifikasi tambahan

EN 12451– Standar Eropa (penunjukan paduan CuNi10Fe1Mn)

JIS H3300– Standar Jepang (sebutan paduan C7060T)

Untuk aplikasi kode ASME, tentukanSB111 C70600daripada ASTM B111.



Milik	Nilai (temperamen anil)
Kekuatan tarik (min)	270 MPa (39 ksi)
Kekuatan hasil (ekstensi 0,5%, min)	105 MPa (15 ksi)
Perpanjangan (menit)	30%
Kekerasan (Rockwell B)	40 – 75
Konduktivitas termal (20 derajat)	45 W/m·K
Koefisien ekspansi termal (20-300 derajat)	17.0 µm/m·K
Kepadatan	8,94 gram/cm³
Konduktivitas listrik (% IACS)	9%
Suhu pengoperasian terus menerus maksimum	200 derajat (400 derajat F)



Konduktivitas termal C70600 (45 W/m·K) kurang dari setengah konduktivitas termal C68700 (100 W/m·K) dan sekitar seper-sembilan tembaga C12200 (400 W/m·K). Ini berarti penukar panas yang menggunakan tabung C70600 akan memerlukan luas permukaan yang jauh lebih besar dibandingkan penukar panas yang menggunakan tabung tembaga untuk tugas termal yang sama. Namun, dalam pelayanan air laut, tabung tembaga tidak dapat digunakan. Perbandingannya antara C70600, C68700, dan C71500.



Konduktivitas termal yang lebih rendah adalah kelemahan utama cupronickel. Keuntungannya – ketahanan terhadap korosi dan masa pakai – seringkali lebih besar daripada manfaatnya untuk aplikasi air laut yang kritis.



Kami menyediakantabung paduan tembaga untuk penukar panasdalam dimensi berikut. Stok ukuran tersedia untuk pengiriman segera.

Diameter luar – tersedia dan biasa dipesan:

tabung penukar panas tembaga 5/8 inci(15.88mm)

tabung penukar panas tembaga 3/4 inci(19.05mm)

tabung penukar panas tembaga 1 inci(25.4mm)

tabung penukar panas tembaga OD 19mm

tabung penukar panas tembaga OD 25.4mm

Diameter lain dari 12mm hingga 32mm tersedia berdasarkan permintaan.



Ketebalan dinding:

Ketebalan dinding standar berkisar dari 0,7 mm hingga 3,0 mm. Ukuran BWG seperti 18 BWG (1,24 mm), 16 BWG (1,65 mm), 14 BWG (2,11 mm), dan 12 BWG (2,64 mm) biasanya tersedia untuk C70600.



Panjang:

Tabung lurus tersedia dengan panjang hingga 30 meter.Panjang tabung penukar panas tembagadapat dipotong sesuai kebutuhan Anda.



U-tikungan:

Kami mengarangpenukar panas tabung uDanpenukar panas bundel tabung umembungkuk dari C70600. Jari-jari lentur minimum adalah 3,0 × OD untuk tabung anil. Karena keuletan paduan yang lebih rendah dibandingkan dengan kuningan, tikungan U-memerlukan perkakas dan inspeksi yang cermat.



Parameter desain penukar panas:

Pitch tabung penukar panas– Standarnya adalah 1,25 × OD. Untuk C70600, pitch yang lebih lebar terkadang ditentukan untuk mengakomodasi alat pembersih.

Lembaran tabung penukar panaspengeboran – Lubang tabung harus dibor dengan toleransi ±0,08 mm dari OD nominal. Permukaan akhir lubang tabung harus 3,2 µm Ra atau lebih baik agar sesuaigulungan tabung.

Diameter pipa penukar panas– Untuk penghitungan aliran sisi-shell, gunakan OD terukur aktual.



C70600 ditentukan jika media pendinginnya adalah air laut dan memerlukan masa pakai yang lama. Ini adalah material standar untuk banyak aplikasi pembangkit listrik kelautan dan pesisir.



Kondensor pembangkit listrik

Kondensor penukar panasunit di pembangkit listrik pesisir dan nuklir umumnya menggunakan C70600. Paduan ini mampu menangani kecepatan air hingga 3,5 m/s dan tahan terhadap klorin yang digunakan untuk pengendalian biofouling. Masa pakai 30-40 tahun adalah tipikal.



Pabrik desalinasi

Evaporator tabung cangkangunit di pabrik multi-stage flash (MSF) dan multi-distilasi multiefek (MED) tentukan C70600 untuk pemanas air garam dan bagian penolakan panas. Paduan ini lebih tahan terhadap lingkungan salin bersuhu tinggi (hingga 110 derajat ) dibandingkan paduan kuningan.



Penukar panas laut

Kapal, anjungan lepas pantai, dan unit penyimpanan dan pembongkaran produksi terapung (FPSO) menggunakan C70600 secara ekstensif. Aplikasi meliputi:

Pendingin sentral

Pendingin air jaket mesin

Pendingin oli pelumas

HVAC penukar panassistem akomodasi

Penukar panas shell dan tabunguntuk berbagai jasa kelautan



Platform minyak dan gas

Anjungan lepas pantai di Laut Utara, Teluk Meksiko, dan Timur Tengah menggunakan C70600 untuk pendingin pompa air pemadam kebakaran, pendingin generator, dan pendingin proses yang mana air laut sebagai media pendinginnya.



Perlakuan awal desalinasi

Ketel penukar panaspemanas awal air umpan di pabrik desalinasi sering kali menggunakan C70600 untuk mencegah kontaminasi oksida besi pada air umpan.



Loyy	Aplikasi terbaik	Konduktivitas termal (W/m·K)	Biaya relatif	Batas kecepatan air laut	Kehidupan pelayanan yang khas
C12200 (tembaga)	Air tawar	400	Rendah	Bukan untuk air laut	1-3 tahun di air laut
C44300 (kuningan laksamana)	Air laut yang bersih,<2 m/s	100	Rendah-Sedang	2.0 m/s	10-15 tahun
C68700 (aluminium kuningan)	Variabel air laut,<2.5 m/s	100	Sedang	2.5 m/s	15-20 tahun
C70600 (90/10 cupronickel)	Air laut,<3.5 m/s	45	Tinggi	3.5 m/s	25-40 tahun
C71500 (70/30 cupronickel)	Air laut yang agresif, kecepatan tinggi	30	Sangat tinggi	4.5 m/s	30-50 tahun
Titanium (Gr2)	Kondisi paling agresif	17	Sangat tinggi	Tak terbatas	40+ tahun



C70600 vs C68700 (aluminium kuningan):
C70600 bertahan lebih lama di air laut – 25-40 tahun dibandingkan 15-20 tahun untuk C68700. C70600 juga menangani kecepatan air yang lebih tinggi (3,5 m/s vs 2,5 m/s) dan lebih tahan terhadap serangan amonia. Keuntungannya adalah konduktivitas termal yang lebih rendah (45 vs 100 W/m·K) dan biaya material yang lebih tinggi (biasanya 40-60% lebih tinggi). Untuk aplikasi kritis yang memerlukan waktu henti yang mahal, masa pakai C70600 yang lebih lama membenarkan biaya awal yang lebih tinggi.



C70600 vs C71500 (70/30 cupronickel):
C71500 memiliki kandungan nikel yang lebih tinggi (30% vs 10%), yang memberikan ketahanan yang lebih baik terhadap air laut yang sangat agresif dan kecepatan yang lebih tinggi (4,5 m/s). Namun, C71500 memiliki konduktivitas termal yang lebih rendah (30 W/m·K) dan harganya jauh lebih mahal (30-40% di atas C70600). Untuk sebagian besar aplikasi air laut, C70600 sudah cukup. C71500 dicadangkan untuk kondisi yang sangat agresif atau kecepatan sangat tinggi.



C70600 vs titanium:
Titanium menawarkan ketahanan korosi yang tidak terbatas pada air laut dan dapat menangani kecepatan apa pun. Namun, titanium memiliki konduktivitas termal yang sangat rendah (17 W/m·K), sulit untuk dibuat, dan harganya 3-5 kali lebih mahal dibandingkan C70600. Titanium hanya digunakan untuk aplikasi yang paling menuntut dimana tidak ada paduan tembaga yang memadai.



Apa itu tabung nikel tembaga ASTM B111 C70600?

Ini adalah tabung paduan tembaga-nikel 90/10 yang diproduksi sesuai ASTM B111 untuk aplikasi penukar panas dan kondensor. Ini mengandung 9-11% nikel dan 1,0-1,8% besi, yang memberikan ketahanan yang sangat baik terhadap korosi air laut.



Apa perbedaan antara C70600 dan C71500?

C70600 adalah 90/10 cupronickel (90% tembaga, 10% nikel). C71500 adalah 70/30 cupronickel (70% tembaga, 30% nikel). C71500 memiliki ketahanan terhadap korosi yang lebih baik dan dapat menangani kecepatan air yang lebih tinggi, namun memiliki konduktivitas termal yang lebih rendah dan biaya yang lebih tinggi.



Bisakah C70600 digunakan di air tawar?

Ya, tapi itu tidak ekonomis. Tembaga C12200 memiliki konduktivitas termal yang jauh lebih tinggi dan biaya lebih rendah. Gunakan C70600 hanya bila terdapat air laut atau air payau.



Bagaimana cara menekuk tabung penukar panas tembaga di C70600?

Gunakan temper yang dianil. Radius tikungan minimum adalah 3,0 × OD. Pembengkokan mandrel diperlukan. Harapkan pegas kembali – melewati-tikungan sekitar 5 derajat. Periksa setiap tikungan apakah ada retakan.



Bagaimana cara mengelas tabung penukar panas tembaga di C70600?

Las TIG dengan logam pengisi ERCuNi. Tidak diperlukan pemanasan awal untuk ketebalan dinding biasa. Gunakan gas pelindung argon. Tidak diperlukan-perlakuan panas pasca-pengelasan. Bersihkan secara menyeluruh sebelum pengelasan.



Apa perbedaan antara ASTM B111 dan ASME SB111?

ASME SB111 adalah versi kode ASME. Kimia dan dimensinya identik. SB111 memerlukan jaminan kualitas dan sertifikasi tambahan untuk aplikasi bejana tekan. Jika penukar panas shell and tube Anda diberi stempel ASME, tentukan SB111.



Tabung penukar panas tembaga vs baja tahan karat – mana yang lebih baik untuk air laut?

C70600 (cupronickel) lebih baik daripada baja tahan karat untuk sebagian besar aplikasi penukar panas air laut. Baja tahan karat mengalami korosi celah di air laut, terutama di bawah endapan atau pada gasket. Cupronickel tidak memiliki masalah ini.



Tabung penukar panas tembaga vs cupronickel – mana yang tahan lebih lama?

Pertanyaan ini sering ditanyakan secara salah – cupronickel C70600 IS. Perbandingan yang benar adalah antara C70600 (90/10 cupronickel) dan paduan tembaga lainnya (C12200, C44300, C68700). Cupronickel bertahan lebih lama di air laut dibandingkan kuningan atau tembaga murni.



Mengapa menggunakan tembaga dalam aplikasi penukar panas yang melibatkan air laut?

Untuk aplikasi air laut, "tembaga" berarti paduan cupronickel (C70600, C71500). Paduan ini memberikan kombinasi terbaik dalam ketahanan terhadap korosi, konduktivitas termal (dibandingkan titanium atau baja tahan karat), dan kemampuan fabrikasi untuk penukar panas berpendingin air laut-.



Berapa umur tabung penukar panas C70600?

25-40 tahun dalam sistem air laut yang dirancang dan dipelihara dengan baik. Ini jauh lebih lama dibandingkan paduan kuningan (10-20 tahun) dan sebanding dengan titanium untuk banyak aplikasi.



Apa penyebab korosi pada tabung C70600?

Penyebab paling umum: korosi galvanik akibat sambungan dengan lembaran tabung baja tahan karat atau titanium. Penyebab lainnya: polusi sulfida pada air laut yang sangat terkontaminasi, erosi pasir dengan kecepatan tinggi, atau pH rendah di bawah 5,0.



Bagaimana cara membersihkan tabung penukar panas tembaga yang terbuat dari C70600?

Pembersihan mekanis dengan sikat nilon atau baja tahan karat. Pembersihan kimia dengan asam sulfamat atau sitrat yang dihambat. C70600 lebih kuat dibandingkan kuningan, namun tetap terhindar dari asam klorida dan pH yang sangat rendah. Untuk biofouling, klorinasi dapat diterima pada klorin bebas di bawah 0,5 ppm.



Apakah Anda memasok C70600 ke EN 12451 atau JIS H3300?

Ya. Penunjukan EN 12451 adalah CuNi10Fe1Mn. Sebutan JIS H3300 adalah C7060T. Tentukan standar yang Anda perlukan saat memesan.



Apakah Anda memiliki tabung penukar panas tembaga untuk dijual dalam jumlah kecil?

Ya. Kami mendukung bundel perbaikan dan penggantian. Jumlah minimum tergantung stok – biasanya 100 meter untuk ukuran stok. Hubungi kami dengan kebutuhan Anda.



Berapa kecepatan air maksimum yang direkomendasikan untuk C70600?

3,5 m/s untuk air laut bersih. Kurangi menjadi 2,5 m/s jika terdapat pasir atau bahan abrasif lainnya. C70600 menangani kecepatan yang lebih tinggi dibandingkan paduan kuningan (batas 2,0-2,5 m/s) karena ketahanan erosi-korosinya yang sangat baik.



Apakah Anda menyediakan-pemeriksaan pihak ketiga?

Ya. Kami dapat mengatur pemeriksaan oleh ABS, DNV, BV, Lloyds, atau agen-pihak ketiga lainnya dengan biaya pelanggan. Inspeksi harus ditentukan pada saat pemesanan.



Kemasan yang buruk bahkan merusak tabung penukar panas tembaga terbaik sekalipun. Sebagai pabrik tabung penukar panas tembaga profesional yang melayani tabung penukar panas tembaga AS, Eropa, UEA, Arab Saudi, dan India, kami mengikuti standar pengemasan ekspor tingkat militer untuk memastikan tidak ada kerusakan selama angkutan laut atau udara.



Proses Pengemasan Standar kami:

Tahap Pengemasan	Bahan / Metode	Tujuan
Perlindungan Tabung Individu	Kertas VCI anti karat + penutup ujung plastik	Mencegah kelembapan, debu, dan goresan pada permukaan bagian dalam penukar panas tabung tembaga.
bundling	Tali nilon + spacer kayu	Menjaga tabung penukar panas tembaga berukuran OD 19 mm, 1 inci, atau 5/8 inci tetap teratur dan-bebas getaran.
Penghalang Kelembapan	Bungkus film PE tebal (panas-menyusut)	Memblokir kelembapan selama perjalanan laut yang panjang ke tabung penukar panas tembaga Jerman atau Arab Saudi.
Kemasan Luar	Ekspor-kotak kayu lapis berkualitas atau-peti kayu berpita baja	Tahan terhadap penumpukan dan penanganan yang kasar. Setiap peti diberi label nomor PO, paduan (misalnya SB111 C70600), dan kuantitas.
Dokumentasi	Daftar pengepakan + Sertifikat Uji Pabrik (MTC) terlampir di luar	Dukungan bea cukai untuk stokis tabung penukar panas tembaga dan mitra distributor.

Untuk U-Pesanan Paket:Penukar panas tabung U dan penukar panas bundel tabung U ditempatkan pada jig baja khusus di dalam peti untuk mencegah distorsi radius tekukan.



Jenis Peralatan	Spesifikasi / Kemampuan	Dampak Kualitas
Garis Pengecoran Kontinu Horisontal	kapasitas 10 ton	Menghasilkan tabung paduan tembaga homogen untuk billet penukar panas dengan porositas nol.
Tiga-Pabrik Penusuk Gulungan	OD hingga 60mm	Kontrol ketebalan dinding presisi untuk ketebalan dinding tabung penukar panas serendah 0,5 mm.
Bangku Menggambar Dingin	5 kali seri secara berurutan	Mencapai toleransi ketat pada panjang tabung penukar panas tembaga dan diameter pipa penukar panas.
Garis Pelurusan & Pemotongan	Servo CNC-dikendalikan	Pemotongan bebas duri untuk tabung penukar panas tembaga berukuran 3/4 inci dan 1 inci sesuai panjang proyek yang tepat.
U-Mesin Bending	Tipe mandrel CNC	Menghasilkan kondensor tabung u dan penukar panas bundel tabung U tanpa kekusutan atau ovalitas.
Penguji Arus Eddy	NDT (Pengujian Non-Destruktif)	Inspeksi 100% tabung C70600 dan tabung C71500 untuk lubang kecil atau retakan sesuai standar pdf ASTM B111.
Penguji Hidrostatis	Hingga 200 bar	Memvalidasi ekspansi tabung penukar panas dan integritas penggulungan tabung.
Spektrometer	Emisi optik (OES)	Mengkonfirmasi komposisi kimia nilai ASME SB111, EN 12451, dan JIS H3300 pada setiap batch.



Sertifikasi & Kepatuhan kami:

ASTM B111 pdf dan ASME SB111 pdf ketertelusuran penuh.

sistem manajemen mutu ISO 9001:2015.

Inspeksi pihak-ketiga diterima: SGS, BV, Lloyds, atau TUV.

Laporan pengujian harapan hidup tabung penukar panas tembaga tersedia berdasarkan permintaan.
