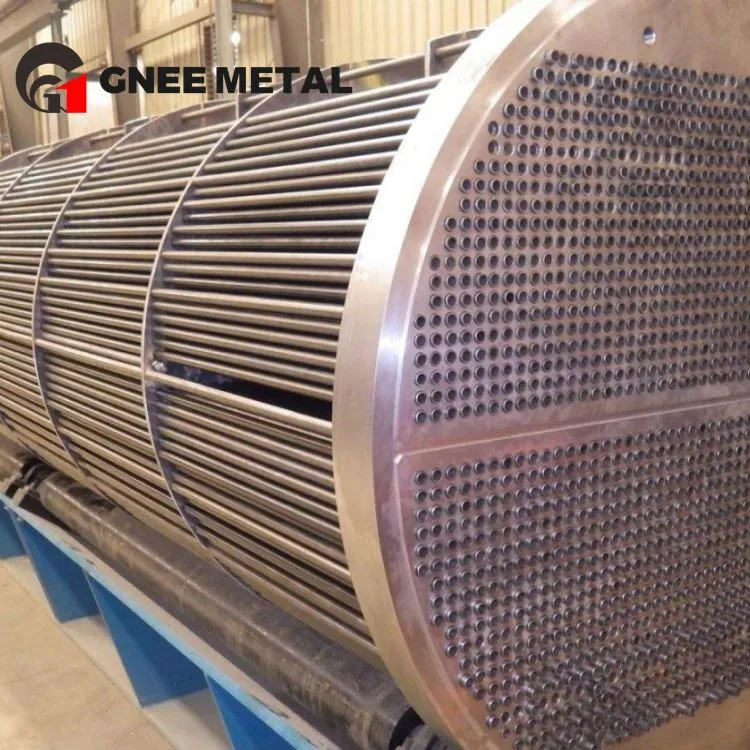

Tabung Penukar Panas Nikel Tembaga (C70600/C71500)



Dalam bidang teknik kelautan dan sektor minyak dan gas lepas pantai, sifat korosi air laut yang tiada henti menuntut material yang melampaui paduan standar.Tabung penukar panas nikel tembagasolusi, secara khususC70600 (90/10)DanC71500 (70/30), telah menjadi tolok ukur industri dalam hal ketahanan dan efisiensi termal. Sebagai terspesialisasiprodusen tabung penukar panas nikel tembaga, kami memproduksi pipa mulus yang dirancang untuk membentuk lapisan oksida pelindung alami, sehingga memastikan-keandalan jangka panjang di-lingkungan air laut berkecepatan tinggi.

Dapatkan Penawaran Prioritas Anda Sekarang



Dua yang paling umumtabung penukar panas nikel tembagapaduan adalahC70600 (90/10)DanC71500 (70/30). Tabel di bawah ini menunjukkan perbedaannya untuk membantu Anda memilih paduan yang tepat untuk Andapenukar panas shell dan tube.

Milik	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Komposisi Nominal	90% Tembaga, 10% Nikel, 1,4% Besi, 0,8% Mangan	70% Tembaga, 30% Nikel, 0,5% Besi, 0,5% Mangan
Kekuatan Tarik (min)	45.000 psi (310 MPa)	60.000 psi (415 MPa)
Kekuatan Hasil (min)	15.000 psi (105 MPa)	25.000 psi (170 MPa)
Konduktivitas Termal	29 BTU/(jam·ft· derajat F) (50 W/m·K)	17 BTU/(jam·ft· derajat F) (29 W/m·K)
Batas Kecepatan Air Laut	Hingga 3,5 m/dtk (11,5 kaki/dtk)	Hingga 4,5 m/s (15 kaki/s)
Ketahanan Korosi	Sangat baik untuk air laut umum	Unggul untuk air laut-berkecepatan tinggi, asam, atau tercemar
Biaya Relatif	Sedang-Tinggi	Paling tinggi
Aplikasi Terbaik	kondensor penukar panas, evaporator tabung cangkangdi kapal, anjungan lepas pantai	Kondensor pembangkit listrik,ketel penukar panasdengan-air laut bersuhu tinggi, layanan gas asam



Kapan harus memilih C70600:

Pendinginan air laut secara umum di kapal dan anjungan lepas pantai

tabung penukar panas tembaga vs cupronickel – C70600adalah jawaban standar untuk sebagian besar tugas kelautan

Proyek-yang hemat anggaran dan masih membutuhkan ketahanan terhadap korosi yang sangat baik



Kapan harus memilih C71500:

Air laut-berkecepatan tinggi di atas 3,5 m/s

Air laut yang tercemar atau payau dengan hidrogen sulfida

Suhu-tinggipenukar panas shell dan tubeaplikasi (di atas 120 derajat / 250 derajat F)

Layanan gas asam atau amonia di manakorosi tabung penukar panas tembagaadalah risiko yang diketahui

Aplikasi yang membutuhkan maksimalharapan hidup tabung penukar panas tembaga(30+ tahun)



Untuk detailnyatabung penukar panas tembaga vs baja tahan karatperbandingan di air laut,C70600DanC71500mengungguli sebagian besar grade stainless dalam ketahanan terhadap korosi celah dan lubang.

Kirim Kondisi Air Laut Anda



Ketahanan korosi erosi yang sangat baik

Air laut dengan kecepatan di atas 1,5 m/s terkikisC12200DanC44300. C70600pegangan tabung hingga3.5 m/s. C71500pegangan tabung hingga4.5 m/s. Artinya lebih kecildiameter pipa penukar panasdan koefisien perpindahan panas yang lebih tinggi.



Resistensi biofouling alami

Permukaan nikel tembaga melepaskan ion tembaga yang mencegah menempelnya teritip dan kerang. Atabung penukar panas nikel tembagabundel membutuhkan pembersihan yang lebih jarang dibandingkan baja tahan karat atau titanium.



Kemampuan fabrikasi yang baik

C70600DanC71500dapat ditekuk ke dalampenukar panas tabung ukonfigurasi, dimasukkan ke dalamlembaran tabung, dan diperluas menggunakan standarperluasan tabung penukar panasperalatan.



Harapan hidup yang terbukti

Harapan hidup tabung penukar panas tembagauntukC70600dalam air laut yang bersih adalah20 hingga 30 tahun. UntukC71500, mengharapkan30+ tahun. Banyak kapal angkatan laut beroperasitabung penukar panas nikel tembagabundel selama 40 tahun dengan bahan kimia air yang tepat.



Aplikasi umum untuk tabung penukar panas nikel tembaga:

kondensor penukar panaspada kapal laut, kapal selam, dan anjungan lepas pantai

evaporator tabung cangkangdi pabrik desalinasi

kondensor tabung udi pembangkit listrik

penukar panas hvacpada kapal laut

ketel penukar panaspemanas air umpan

penukar panas shell dan tubedi pabrik kimia yang memproses cairan korosif



Kami menyediakanC70600DanC71500tidak hanya sebagai tabung lurus, tetapi sebagai komponen jadi yang siap dipasang ke dalam Andapenukar panas shell dan tube. Di bawah ini adalah penawaran lengkap kami.

Tabung Nikel Tembaga Lurus Telanjang

Parameter	C70600 (90/10)	C71500 (70/30)	Aplikasi Umum
OD – 5/8 inci (15,88 mm)	Tersedia	Dibuat sesuai pesanan	Lautpenukar panas hvac, mobil penukar panaspendingin
OD – 3/4 inci (19,05 mm)	Tersedia	Stok terbatas	tabung penukar panas tembaga od 19mm– paling umum untuk kondensor laut
OD – 1 inci (25,4 mm)	Tersedia	Dibuat sesuai pesanan	evaporator tabung cangkang, pembangkit listrikkondensor tabung u
OD – 1,25 inci (31,75 mm)	Dibuat sesuai pesanan	Dibuat sesuai pesanan	Besarpenukar panas shell dan tube
OD – 1,5 inci (38,1 mm)	Dibuat sesuai pesanan	Dibuat sesuai pesanan	Sistem air laut-aliran tinggi
Ketebalan Dinding	0.7mm – 3.0mm	0.7mm – 3.0mm	Dinding lebih tebal untuk risiko erosi tinggi
Panjang	1m – 30m	1m – 30m	Stok standar 6m; dipotong sesuai panjang yang tersedia
Toleransi (OD)	±0,05mm	±0,05mm	BertemuASTM B111 pdfpersyaratan



Tabung Nikel Tembaga Tekuk U

Kami memproduksipenukar panas tabung ukomponen diC70600DanC71500padaPenyok mandrel CNCuntuk memastikan radius yang konsisten, tidak ada ovalitas, dan tidak ada penilaian internal.



Parameter	C70600 (90/10)	C71500 (70/30)
OD – 5/8 inci (15,88 mm)	Tersedia	Dibuat sesuai pesanan
OD – 3/4 inci (19,05 mm)	Tersedia	Stok terbatas
OD – 1 inci (25,4 mm)	Tersedia	Dibuat sesuai pesanan
OD – 1,25 inci (31,75 mm)	Dibuat sesuai pesanan	Dibuat sesuai pesanan
OD – 1,5 inci (38,1 mm)	Dibuat sesuai pesanan	Dibuat sesuai pesanan
Ketebalan Dinding	0,7 mm – 2,5 mm	0.8mm – 2.5mm
Radius Tikungan Minimum (Garis Tengah)	1,5x OD	2,0 x OD
Panjang Kaki (Bagian Lurus)	500mm – 12.000mm	500mm – 12.000mm
Sudut Tikungan	180 derajat (standar U)	180 derajat (standar U)
Panjang Singgung (Setelah Tikungan)	25mm – 100mm	25mm – 100mm



Jari-jari Tikungan U Standar untuk OD Umum (C70600):

Tabung OD	CLR Minimum (Radius Garis Tengah)	CLR Stok Standar
5/8 inci (15,88mm)	23,8mm (1,5 x OD)	25mm, 30mm, 38mm
3/4 inci (19,05mm)	28.6mm (1.5 x OD)	30mm, 38mm, 45mm
1 inci (25.4mm)	38.1mm (1.5 x OD)	40mm, 50mm, 60mm
1,25 inci (31,75 mm)	47.6mm (1.5 x OD)	50mm, 60mm, 75mm
1,5 inci (38,1 mm)	57.2mm (1.5 x OD)	60mm, 75mm, 90mm



Untuk C71500, kalikan jari-jari di atas dengan 1,33 (minimal 2,0 x OD).



Opsi Tabung Tikungan U:

Panjang kaki yang sama– kedua kaki sama (paling umum untukpenukar panas bundel tabung u)

Panjang kaki tidak sama– untuk spesifiklembaran tabungtata letak

Garis singgung panjang– bagian lurus diperpanjang setelah tikungantabung penukar panas bergulirmenjadi satu detiklembaran tabung

Garis singgung pendek– bagian lurus minimal untuk kompakkondensor tabung udesain



Spesifikasi Kualitas U Bend:

Ovalitas setelah ditekuk:Kurang dari 5% OD

Penipisan dinding pada puncak tikungan:Kurang dari 10% dari ketebalan dinding nominal

Permukaan akhir:Tidak ada retakan, lecet, atau riak yang terlihat pada pembesaran 10x

Anil pereda stres:Tersedia berdasarkan permintaankorosi tabung penukar panas tembagapencegahan dalam amonia atau layanan asam



Bundel Tabung Nikel Tembaga Pra-fabrikasi

Kami merakit Andatabung C70600atautabung C71500menjadi bundel lengkap yang siap dimasukkan ke dalam shell Anda yang ada.

Jenis Paket	Keterangan	Aplikasi Khas
Paket Tabung U	Penukar panas tabung UDanpenukar panas bundel tabung udengan tikungan mandrel CNC. Radius tikungan minimum 1,5 x OD untukC70600, 2,0 x OD untukC71500.	Lautkondensor penukar panas, kondensor tabung upada kapal
Bundel Tabung Lurus	Lurustabung penukar panas nikel tembagadengan kedua ujungnya siaptabung penukar panas bergulir.	Penukar panas shell dan tabungdengan bundel yang dapat dilepas
Bundel Tabung Bersirip	Tabung bersirip tembaga untuk penukar panasdengan sirip rendah integral atau sirip tinggi masukC70600atauC71500.	Udara-berpendinginpenukar panas hvac, udara penukar panassistem di lingkungan laut
Paket Evaporator Tabung Shell	Paket khusus dengan tabung permukaan yang disempurnakan untuk tugas merebus.	Evaporator tabung cangkangdalam pendinginan atau desalinasi



Tabung Bersirip Nikel Tembaga

Untuk aplikasi yang cairan sisi cangkangnya adalah udara atau gas, kami menawarkantabung bersirip tembaga untuk penukar panasdi dalamC70600DanC71500.

Tipe Sirip	OD Tabung Dasar	Kepadatan Sirip	Aplikasi
Sirip Rendah Integral (Tipe L-)	5/8", 3/4", 1"	16 – 40 sirip/inci	Air laut-mendinginpenukar panas hvac, kondensor penukar panas
Sirip Tinggi (Diekstrusi)	3/4", 1"	8 – 11 sirip/inci	Udara-berpendinginpenukar panas shell dan tubepada platform lepas pantai
Permukaan yang Disempurnakan (Tipe-E)	5/8", 3/4"	26 – 52 sirip/inci	Kebanjiranevaporator tabung cangkangdengan sisi cangkang air laut

Catatan:Tabung bersirip masukC71500tersedia tetapi membutuhkan waktu tunggu yang lebih lama karena kekuatan paduan yang lebih tinggi.



Perlengkapan Nikel Tembaga dan Komponen Lembaran Tabung

A tabung penukar panas nikel tembagahanya dapat diandalkan jika koneksinya. Kami menyediakan komponen yang cocok untuk lengkappenukar panas shell dan tubeperakitan.

Komponen	Pilihan Bahan	Keterangan
Lembar Tabung	C70600, C71500, Kuningan Angkatan Laut, Perunggu Aluminium	Dibor ke Andanada tabungdan tata letak. Kompatibel denganperluasan tabung penukar panasDangulungan tabung.
U-Dukungan Tikungan	C70600atau Baja Tahan Karat 316L	Mencegah getaran tabung masukpenukar panas bundel tabung umajelis.
Anoda Pengorbanan	Aluminium atau Seng	Terlampir padalembaran tabunguntuk mencegahkorosi tabung penukar panas tembagadalam pelayanan air laut yang parah.
Tutup Akhir dan Ferrule	C70600	Melindungi ujung tabung dari korosi erosi pada-saluran masuk berkecepatan tinggi.
Pelat Penyekat	C70600atau Kuningan Angkatan Laut	Mendukung tabung dan mengarahkan-aliran sisi shell ke dalampenukar panas shell dan tube.
Penyegelan Gasket	EPDM, Viton, atau Neoprena	Untuk segel lembaran tabung-ke-tabung dalam desain lembaran tabung ganda.

Cara membengkokkan tabung penukar panas nikel tembaga

Paduan tembaga-nikel membutuhkan lebih banyak kekuatan untuk ditekuk dibandingkanC12200. Gunakan apenyok mandreldengan radius tikungan minimum1,5x ODuntukC70600Dan2,0 x ODuntukC71500. Untuk apenukar panas tabung u, kami merekomendasikan pembengkokan pabrik daripada pembengkokan lapangan.



Cara mengelas tabung penukar panas nikel tembaga

Untukcara mengelas tabung penukar panas tembagadi dalamC70600atauC71500:

MenggunakanLogam pengisi CuNi(ERCuNi untuk C70600, ERCuNi-2 untuk C71500)

Pengelasan TIG dengan pembersihan argon

Pemanasan awal tidak diperlukan tetapi suhu interpass harus tetap di bawah 150 derajat (300 derajat F)

Perlakuan panas-pasca pengelasan tidak diperlukan

Pematrian juga dimungkinkan denganBCuP-5pengisi, namun sambungan las lebih kuat untuk-tekanan tinggipenukar panas shell dan tubeaplikasi.



Tabung penukar panas bergulir dan mengembang

tabung C70600Dantabung C71500menggulung dan mengembang serupa dengan paduan tembaga lainnya. Gunakan kalkulator torsi rolling khusus untuk nikel tembaga. Kekuatan yang lebih tinggi dariC71500membutuhkan sekitarTorsi bergulir 20-30% lebih banyakdibandingkanC70600.



Desain lembaran tabung penukar panas

Untuktabung penukar panas nikel tembaga, itulembaran tabungseharusnyakuningan angkatan laut, perunggu aluminium, ataunikel tembagauntuk menghindari korosi galvanik. Hindari lembaran tabung baja tahan karat atau baja karbon dengan tabung nikel tembaga.



Cara membersihkan tabung penukar panas tembagaterbuat dari nikel tembaga memerlukan perawatan untuk menjaga lapisan oksida pelindung.



Pembersihan kimia:

Menggunakanmenghambat asam sitratatauasam sulfamatuntuk menghilangkan kerak

Jangan pernah menggunakan asam klorida– menyerang nikel tembaga

Untuk biofouling, gunakanklorin dioksidaatauklorinasipada tingkat terkendali (di bawah sisa 0,5 ppm)



Pembersihan mekanis:

Menggunakansikat nilonataukaret-sistem pembersihan peluru

Jangan pernah menggunakan sikat baja atau pengikis logam – karena dapat menghilangkan lapisan pelindung

Untukcara membersihkan tabung penukar panas tembagabundel denganpenukar panas tabung ugeometri, gunakan sikat poros fleksibel yang dirancang khusus



Tindakan pencegahan:

Pertahankan kecepatan air laut di atas1.5 m/suntuk mencegah pengendapan sedimen

Hindari kecepatan di bawah0.5 m/syang memungkinkan melekatnya biofouling

Untukkorosi tabung penukar panas tembagapemantauan, pasang kupon korosi dalam sistem



Harapan hidup tabung penukar panas tembagauntukC70600dalam-pelayanan air laut yang terpelihara dengan baik20 hingga 30 tahun. UntukC71500, mengharapkan30+ tahun.



Apa itu tabung penukar panas nikel tembaga?

A tabung penukar panas nikel tembagaadalah tabung mulus yang biasanya terbuat dari paduan tembaga-nikelC70600 (90/10)atauC71500 (70/30). Ini dirancang khusus untukpenukar panas shell dan tube, kondensor penukar panas, Danevaporator tabung cangkangaplikasi dalam air laut dan lingkungan korosif.



Apa perbedaan antara C70600 dan C71500?

C70600mengandung 90% tembaga dan 10% nikel.C71500mengandung 70% tembaga dan 30% nikel.C71500memiliki kekuatan lebih tinggi, ketahanan erosi lebih tinggi (hingga 4,5 m/s vs 3,5 m/s), dan lebih lamaharapan hidup tabung penukar panas tembaga, tetapi konduktivitas termal lebih rendah dan lebih tinggiharga tabung penukar panas tembaga.



Mengapa menggunakan nikel tembaga dibandingkan baja tahan karat untuk air laut?

Ditabung penukar panas tembaga vs baja tahan karatperbandingan untuk air laut, penawaran nikel tembaga:

Ketahanan yang lebih baik terhadap korosi celah

Ketahanan biofouling alami (kerusakan baja tahan karat)

Tidak ada retak korosi tegangan klorida

Lebih mudahtabung penukar panas bergulirdan ekspansi



Apakah Anda memiliki tabung C70600 yang dijual dalam ukuran 3/4 inci?

Ya.Tabung penukar panas tembaga 3/4 inci(19,05mm) masukC70600adalah salah satu ukuran terpopuler kami.Tabung penukar panas tembaga od 19mmdi dalamC70600ditebar untuk lautpenukar panas hvacDankondensor tabung uaplikasi.



Apa penyebab korosi tabung penukar panas tembaga pada nikel tembaga?

Korosi tabung penukar panas tembagadi dalamC70600atauC71500jarang terjadi tetapi dapat terjadi dari:

Korosi erosi– kecepatan di atas 4,5 m/s (C71500) atau 3,5 m/s (C70600)

Hidrogen sulfida– air laut yang tercemar

Korosi galvanik– koneksi ke logam yang lebih mulia (titanium, grafit)



Apakah Anda menyediakan ASTM B111 pdf untuk tabung nikel tembaga?

Ya. MemintaASTM B111 pdfatauASME SB111 pdfdari tim kami. Kami juga menyediakanEN 12451DanJIS H3300sertifikasi.



Bisakah Anda menyediakan penukar panas bundel tabung u di C70600 atau C71500?

Ya. Kami memproduksi lengkappenukar panas tabung uDanpenukar panas bundel tabung umajelis ditabung C70600Dantabung C71500. Kirim milikmulembaran tabungmenggambar untuk kutipan.



Apakah SB111 C70600 sama dengan ASTM B111 C70600?

Ya.SB111 C70600adalah sebutan Kode Boiler ASME.ASTM B111 C70600adalah sebutan ASTM. Persyaratan kimia dan mekaniknya identik. Untukketel penukar panasaplikasi yang membutuhkan stempel ASME, tentukanSB111 C70600.



Kemasan yang buruk bahkan merusak tabung penukar panas tembaga terbaik sekalipun. Sebagai pabrik tabung penukar panas tembaga profesional yang melayani tabung penukar panas tembaga AS, Eropa, UEA, Arab Saudi, dan India, kami mengikuti standar pengemasan ekspor tingkat militer untuk memastikan tidak ada kerusakan selama angkutan laut atau udara.



Proses Pengemasan Standar kami:

Tahap Pengemasan	Bahan / Metode	Tujuan
Perlindungan Tabung Individu	Kertas VCI-anti karat + penutup ujung plastik	Mencegah kelembapan, debu, dan goresan pada permukaan bagian dalam penukar panas tabung tembaga.
bundling	Tali nilon + spacer kayu	Menjaga tabung penukar panas tembaga berukuran OD 19 mm, 1 inci, atau 5/8 inci tetap teratur dan-bebas getaran.
Penghalang Kelembaban	Bungkus film PE tebal (panas-menyusut)	Memblokir kelembapan selama perjalanan laut yang panjang ke tabung penukar panas tembaga Jerman atau Arab Saudi.
Kemasan Luar	Ekspor-kotak kayu lapis berkualitas atau-peti kayu berpita baja	Tahan terhadap penumpukan dan penanganan yang kasar. Setiap peti diberi label nomor PO, paduan (misalnya SB111 C70600), dan kuantitas.
Dokumentasi	Daftar pengepakan + Sertifikat Uji Pabrik (MTC) terlampir di luar	Dukungan bea cukai untuk stokis tabung penukar panas tembaga dan mitra distributor.

Untuk U-Pesanan Paket:Penukar panas tabung U dan penukar panas bundel tabung U ditempatkan pada jig baja khusus di dalam peti untuk mencegah distorsi radius tekukan.



Jenis Peralatan	Spesifikasi / Kemampuan	Dampak Kualitas
Garis Pengecoran Kontinu Horisontal	kapasitas 10 ton	Menghasilkan tabung paduan tembaga homogen untuk billet penukar panas dengan porositas nol.
Tiga-Pabrik Penusuk Gulungan	OD hingga 60mm	Kontrol ketebalan dinding presisi untuk ketebalan dinding tabung penukar panas serendah 0,5 mm.
Bangku Menggambar Dingin	5 kali seri secara berurutan	Mencapai toleransi ketat pada panjang tabung penukar panas tembaga dan diameter pipa penukar panas.
Garis Pelurusan & Pemotongan	Servo CNC-dikendalikan	Pemotongan bebas duri untuk tabung penukar panas tembaga berukuran 3/4 inci dan 1 inci sesuai panjang proyek yang tepat.
U-Mesin Bending	Tipe mandrel CNC	Menghasilkan kondensor tabung u dan penukar panas bundel tabung U tanpa kekusutan atau ovalitas.
Penguji Arus Eddy	NDT (Pengujian Non-Destruktif)	Inspeksi 100% tabung C70600 dan tabung C71500 untuk lubang kecil atau retakan sesuai standar pdf ASTM B111.
Penguji Hidrostatis	Hingga 200 bar	Memvalidasi ekspansi tabung penukar panas dan integritas penggulungan tabung.
Spektrometer	Emisi optik (OES)	Mengkonfirmasi komposisi kimia nilai ASME SB111, EN 12451, dan JIS H3300 pada setiap batch.



Sertifikasi & Kepatuhan kami:

ASTM B111 pdf dan ASME SB111 pdf ketertelusuran penuh.

sistem manajemen mutu ISO 9001:2015.

Inspeksi-pihak ketiga diterima: SGS, BV, Lloyds, atau TUV.

Laporan pengujian harapan hidup tabung penukar panas tembaga tersedia berdasarkan permintaan.
