Apa itu C70600 (90/10 Cupro Nikel / CuNi10Fe1Mn)?
C70600, juga dikenal sebagainikel kupro 90/10, CuNi10Fe1Mn, atauCuNi10Fe1.6Mn, adalah paduan tembaga-nikel tempa dengan tambahan besi dan mangan. Penambahan ini menyediakanketahanan korosi yang sangat baik di air tawar dan air laut, ditambahsifat anti-biofouling.
Tembaga nikel C70600kegagalan karena stres-retak korosi adalahtidak diketahui dalam air laut yang tercemar amonia. Paduannya jugakebal terhadap retak korosi tegangan klorida dan sulfida.
Menambahkan nikel ke tembaga meningkatkan kekuatan dan ketahanan terhadap korosi sekaligus mempertahankan keuletan yang baik.C70600telah memberikan layanan yang andal selama beberapa dekade di lingkungan laut.
Apa Spesifikasi Setara untuk C70600 (CuNi10Fe1Mn)?
persediaan GNEEC70600untuk memenuhi semua standar global utama. Gunakan tabel ini untuk-referensi silang.
| Standar | Penunjukan Setara |
|---|---|
| ASTM | B151 C70600/C70620, B171 C70600/C70620, B466 C70600/C70620, B467 C70600/C70620 |
| BS EN | 12163 CW352H, 12449 CW352H, 12165 CW352H |
| BS (lama) | 2871 CN102, 2874 CN102 |
| KERIUHAN | 17664 2.0872, 17671 2.0872, 17672 2.0872, 86019 2.1972 (CuNi10Fe1.6Mn) |
| MIL | T 16420 K, C 15726, C 24679 |
| Def Stan / NES | 02 779, NES 779 |
| SAE | J463 CA706 |
| Lainnya | JISH 3300, VG 85 004, EEMUA 144/145/146, ISO 429, SIS 1456.67 |
Nama umum:CuNi10Fe1Mn, CuNi10Fe1.6Mn, 90/10 Cu-Ni, Cupro Nikel 90/10, ASTM B151 C70600.
Apa Komposisi Kimia C70600 (CuNi10Fe1Mn)?
| Elemen | Isi |
|---|---|
| Tembaga (Cu) | Sisa (~88,7%) |
| Nikel (Ni) | 9.0 – 11.0% |
| Besi (Fe) | 1.0 – 1.8% |
| Mangan (Mn) | Kurang dari atau sama dengan 1,0% |
Apa Sifat Mekanik C70600 (90/10 Cupro Nikel)?
| Milik | Nilai |
|---|---|
| Kekuatan Tarik | 370 N/mm² (MPa) |
| Bukti / Kekuatan Hasil (0,2%) | 164 N/mm² (MPa) |
| Pemanjangan | 45% |
| Kekerasan Brinell | 85 |
| Dampak Izod (pada 20 derajat ) | 140 J |
Apa Sifat Fisik C70600 (CuNi10Fe1Mn)?
| Milik | Metrik |
|---|---|
| Kepadatan | 8,9 gram/cm³ |
| Kisaran Suhu Leleh | 1090 – 1125 derajat |
| Konduktivitas Termal | 50 W/mK |
| Resistivitas Listrik (pada 15 derajat ) | 19 μΩ·m |
| Koefisien Ekspansi Termal (0-250 derajat) | 17 x 10⁻⁶ /K |
| Permeabilitas Magnetik Relatif | 1,01 – 1,69 (magnet rendah) |
Apa Fitur Utama dan Kegunaan Umum C70600?
Fitur Utama C70600:
Ketahanan yang sangat baik terhadap korosi air laut
Resistensi bawaan yang tinggi terhadap biofouling(mencegah pertumbuhan laut)
Kebal terhadap retak korosi tegangan klorida dan sulfida
Tidak ada kegagalan yang diketahui karena amonia-retak akibat stres-korosi
Kemampuan fabrikasi dan kemampuan las yang baik
Permeabilitas magnetik rendah (1.01-1.69)
Aplikasi Khas C70600 (90/10 Cupro Nikel):
| Industri | Aplikasi |
|---|---|
| Anjungan minyak lepas pantai | Perpipaan air laut, sistem air pemadam kebakaran, selubung |
| Peternakan ikan | Keramba jaring, sekat pemasukan air laut |
| Marinir umum | Kelongsong lambung kapal, penukar panas, kondensor |
| Pabrik desalinasi | Tabung dan perlengkapannya |
| Pembuatan kapal | Saluran pemberat, sistem pendingin |
Metode Fabrikasi Apa yang Cocok untuk C70600?
C70600mempunyai kemampuan fabrikasi yang baik. Metode yang cocok meliputi:
Menyolder dan mematri
Pengelasan busur berpelindung gas (TIG/MIG)
Pengelasan busur logam berlapis (MMA)
Pengelasan titik, jahitan, dan pantat
Pembentukan dingin (kapasitas bagus)
Pembentukan panas (kapasitas bagus)
Peringkat kemampuan mesin:20 (UNS C36000 gratis-memotong kuningan=100). Gunakan alat karbida yang tajam dan cairan pendingin yang cukup.
Pertanyaan Umum
Q1: Apa perbedaan antara C70600 (90/10 Cupro Nickel) dan C71500 (70/30 Cupro Nickel) untuk perpipaan air laut?
A: C70600 (CuNi10Fe1Mn)mengandung 10% nikel dan lebih-hemat biaya.C71500 (70/30 Cu-Ni)mengandung 30% nikel, sehingga menawarkan kekuatan lebih tinggi dan ketahanan erosi lebih baik di air laut berkecepatan sangat tinggi. Untuk sebagian besar perpipaan air laut, C70600 sudah cukup.
Q2: Apa standar Eropa yang setara dengan batang bundar ASTM B151 C70600?
A: Setara dengan EropaASTM B151 C70600adalahEN 12163 CW352H(CuNi10Fe1Mn) danDIN 2.0872.
Q3: Dapatkah C70600 (CuNi10Fe1Mn) dilas ke baja karbon?
J: Ya,C70600dapat dilas ke baja karbon menggunakan logam pengisi yang sesuaiERNiCu-7. Namun, proteksi korosi galvanik (misalnya, pelapisan atau proteksi katodik) diperlukan untuk layanan air laut.
Q4: Berapa suhu pengoperasian maksimum untuk tabung C70600 (90/10 Cu-Ni) di penukar panas?
A: tabung C70600dapat beroperasi terus menerus hingga300 derajat (572 derajat F). Di atas suhu ini, kekuatan menurun secara signifikan.
Q5: Apakah C70600 (CuNi10Fe1Mn) memerlukan perlakuan panas pasca-pengelasan?
J: Tidak,C70600biasanya begitutidak memerlukan-perlakuan panas pascapengelasan. Anil pelepas stres pada suhu 593-816 derajat mungkin bermanfaat untuk bagian yang dilas berat atau untuk menghilangkan tegangan sisa.
Q6: Apakah C70600 (90/10 Cupro Nickel) tahan terhadap tekanan amonia-retak korosi?
J: Ya.C70600kegagalan karena stres-retak korosi adalahtidak diketahui dalam air laut yang tercemar amonia, menjadikannya lebih unggul dari banyak paduan tembaga lainnya dalam hal ini.
Q7: Berapa permeabilitas magnetik C70600 (CuNi10Fe1Mn)?
A: C70600mempunyai permeabilitas magnetik relatif sebesar1,01 hingga 1,69– itu dipertimbangkanmagnet rendahdan cocok untuk aplikasi yang membutuhkan-bahan nonmagnetik.
Q8: Logam pengisi apa yang harus digunakan untuk pengelasan TIG C70600 (CuNi10Fe1Mn) pada dirinya sendiri?
A: Untuk pengelasan TIGC70600, menggunakanAWS A5.7 ERCuNilogam pengisi. Ini cocok dengan komposisi paduan dan memberikan ketahanan korosi yang baik.
Q9: Dapatkah C70600 (90/10 Cu-Ni) digunakan untuk keramba jaring budidaya ikan?
J: Ya,C70600banyak digunakan untuk keramba jaring budidaya ikan dan saringan pemasukan air laut karena sifatnyasifat anti-biofouling yang sangat baik– ia menolak pertumbuhan laut secara alami.
Q10: Apa perbedaan antara C70600 dan C70620?
A: C70600adalah paduan tembaga-nikel standar 90/10.C70620adalah versi modifikasi dengankontrol yang lebih ketat terhadap kotoran(terutama timbal dan seng) untuk aplikasi spesifik seperti air minum atau layanan nuklir.
Q11: Bentuk produk apa yang tersedia untuk pelat ASTM B171 C70600?
A: pelat C70600tersedia di bawahASTM B171dengan ketebalan dari 3/16" hingga 3". GNEE juga memasok lembaran, batangan, tabung, pipa, fitting, dan flensa.
Q12: Apakah C70600 (CuNi10Fe1Mn) cocok untuk pabrik desalinasi?
J: Ya,C70600adalah salah satubahan yang paling umum untuk pipa dan perpipaan pabrik desalinasikarena ketahanannya yang sangat baik terhadap korosi klorida dan biofouling.
Q13: Berapa konduktivitas termal C70600 (90/10 Cupro Nickel)?
A: C70600mempunyai konduktivitas termal sebesar50 W/mK(pada suhu kamar). Ini lebih rendah dari tembaga murni tetapi cukup untuk aplikasi penukar panas.
Q14: Dapatkah C70600 (CuNi10Fe1Mn) dibentuk secara dingin menjadi bentuk yang kompleks?
J: Ya,C70600memilikikapasitas pembentukan dingin yang baik. Temperatur anil direkomendasikan untuk operasi pembentukan yang parah seperti pembengkokan, pembakaran, atau swaging.
Q15: Bagaimana pipa ASTM B466 C70600 diperiksa di GNEE?
J: Masing-masingpipa C70600menjalani analisis kimia, pengujian tarik, pengujian hidrostatis, pengujian perataan (untuk tabung), pemeriksaan dimensi, dan inspeksi visual. Laporan pengujian pabrik (MTR) dapat ditelusuri ke nomor panas.
Pemeriksaan Mutu untuk C70600 (90/10 Cupro Nikel)
Setiap batchC70600dipasok oleh GNEE mengalami:
| Tes | Standar / Metode |
|---|---|
| Komposisi kimia | Spektrometer (ARL iSpark) |
| Kekuatan tarik | ASTM E8/ISO 6892 |
| Kekuatan hasil (offset 0,2%) | ASTM E8 |
| Pemanjangan | ASTM E8 |
| Kekerasan(Brinell) | ASTM E10 |
| Tes perataan(tabung) | ASTM B111 |
| Tes ekspansi(tabung) | ASTM B111 |
| Tes hidrostatik(tabung/pipa) | ASTM B111 / B466 |
| Tes Eddy saat ini(tabung) | ASTM E243 |
| Inspeksi dimensi | Mikrometer/kaliper |
| Inspeksi visual | Mata telanjang / borescope |
Semua pengujian didokumentasikan dengan Laporan Uji Pabrik (MTR) dengan nomor panas yang dapat dilacak.
Inspeksi-pihak ketiga (SGS, BV, TUV, Lloyds) tersedia berdasarkan permintaan.

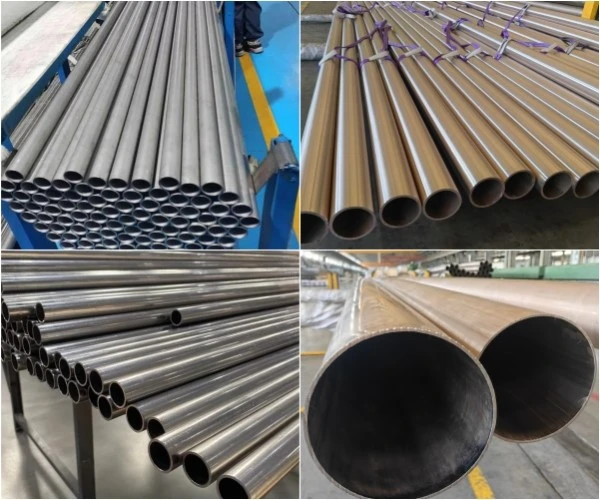

Kemasan Tabung Nikel Tembaga ASTM B111 / ASTM B466 C70600 (Khusus Tabung)
paket GNEEC70600 tabung dan pipa mulusuntuk ekspor untuk mencegah kerusakan dan korosi selama angkutan laut.
| Melangkah | Aksi Pengemasan |
|---|---|
| 1 | Bersihkan dan keringkan bagian dalam/luar tabung |
| 2 | Menerapkantutup ujung plastikdi kedua ujungnya |
| 3 | Bungkus setiap tabung denganKertas VCI (penghambat korosi uap). |
| 4 | Bundel tabung dipaket heksagonal(untuk tabung lurus) |
| 5 | Amankan denganpengikat baja-tahan karat(2-4 tali per bundel) |
| 6 | Bungkus bundel dengankain tenun polipropilenatau film PE |
| 7 | Tempatkan dipeti kayuatau di atas palet kayu lapis |
| 8 | Menempeltanda pengiriman(paduan, ukuran, nomor panas, jumlah, nomor PO) |
Peralatan Pabrik
GNEE memproduksiC70600dan paduan tembaga lainnya menggunakan peralatan canggih:
| Peralatan | Fungsi |
|---|---|
| Tungku Induksi 30T | Peleburan dan paduan |
| Kastor Kontinu Horisontal | Memproduksi billet padat dan berongga |
| Tekan Ekstrusi (2500T) | Membentuk tabung dan profil |
| Bangku Menggambar Dingin (5-120mm) | Gambar tabung/batang presisi |
| Mesin Pelurus Rol | Meluruskan batang dan tabung |
| Tungku Annealing(suasana protektif) | Perawatan panas |
| Penguji Arus Eddy | Pengujian non-destruktif (tabung) |
| Spektrometer (ARL iSpark) | Analisis kimia |
| Mesin Uji Universal | Pengujian sifat mekanik |
| Penguji Hidrostatis | Pengujian tekanan untuk tabung/pipa |
Rangkaian Produk
GNEE memasok berbagai macam produk tembaga dan paduan tembaga.C70600 tersedia dalam semua bentuk di bawah ini:
| Kategori Produk | Contoh / Spesifikasi |
|---|---|
| Tembaga-Paduan Nikel | C70600 (90/10, CuNi10Fe1Mn), C71500 (70/30), CuNi30Fe |
| Tabung Tembaga | ASTM B280 (ACR), ASTM B88 (air), EN 1057, ASTM B111 (kondensor) |
| Pipa Tembaga | ASTM B466 C70600, ASTM B466 C71500 |
| Produk Kuningan | C26000 (kuningan kartrid), C36000 (kuningan-pemotong bebas), C37700 (kuningan tempa) |
| Produk Perunggu | C51000 (perunggu fosfor), C52100, C54400 |
| Batangan/Batang Tembaga | C10100 (OFC), C11000 (ETP), C12200 (DHP), ASTM B151 C70600 |
| Pelat / Lembaran Tembaga | C11000, C12200, ASTM B171 C70600, C71500 |
| Kawat Tembaga | Kawat telanjang C11000, kawat tembaga kaleng |
| Perlengkapan & Flensa Tembaga | C70600, C71500, C12200 – berbagai jadwal dan kelas |
| Penempaan & Pengecoran Khusus | Per gambar atau spesifikasi |
