Tabung Kondensor Mulus ASTM B111 / B111M
ASTM B111 / B111Mmenetapkan persyaratan untuktabung mulus dan stok ferruledari tembaga dan berbagai paduan tembaga hingga3-1/8 inci [80 mm]termasuk diameternya, untuk digunakan dalamkondensor permukaan, evaporator, Danpenukar panas.
GNEEmemasok-kualitas tinggiTabung mulus ASTM B111dalam beberapa paduan tembaga termasukC44300, C68700, C70600, DanC71500 untuk memenuhi kebutuhan proyek Anda.
Tabel Perbandingan Paduan Tertutup ASTM B111
| Nomor UNS | Keterangan | Nama Umum | Aplikasi Kunci |
|---|---|---|---|
| C44300 | Logam Angkatan Laut, B, C, dan D | Angkatan Laut Kuningan | Kondensor, penukar panas |
| C68700 | Aluminium Kuningan, B | Aluminium Kuningan | Kondensor air laut, desalinasi |
| C70600 | 90-10 Tembaga-Nikel | CuNi 90/10 | Perpipaan laut, penukar panas |
| C71500 | 70-30 Tembaga-Nikel | CuNi 70/30 | Sistem kelautan-bersuhu tinggi |
Spesifikasi Tabung ASTM B111
| Parameter | Jangkauan |
|---|---|
| Standar | ASTM B111 / ASME SB111 |
| Ukuran (OD) | 6mm – 100mm |
| Ketebalan Dinding | 0,5 mm – 25 mm |
| Membentuk | Bulat |
| Panjang | Acak tunggal / Acak ganda / Custom |
Komposisi Kimia Paduan ASTM B111
| Elemen | C44300 (Laksamana) | C68700 (Aluminium Kuningan) | C70600 (90/10 CuNi) | C71500 (70/30 CuNi) |
|---|---|---|---|---|
| Tembaga (Cu) | 70.0-73.0 | 76.0-79.0 | Sisa | Sisa |
| Aluminium (Al) | – | 1.8-2.5 | – | – |
| Timah (Sn) | 0.9-1.2 | – | – | – |
| Arsenik (Sebagai) | 0.02-0.06 | 0.02-0.06 | – | – |
| Nikel (Ni) | – | – | 9.0-11.0 | 29.0-33.0 |
| Besi (Fe) | 0,06 maks | 0,06 maks | 1.0-1.8 | 0.4-1.0 |
| Mangan (Mn) | – | – | 1,0 maks | 1,0 maks |
| Timbal (Pb) | 0,07 maks | 0,07 maks | 0,05 maks | 0,05 maks |
| Seng (Zn) | Sisa | Sisa | 1,0 maks | 1,0 maks |
Sifat Mekanik Paduan ASTM B111 (O61 Temper).
| Milik | C44300 | C68700 | C70600 | C71500 |
|---|---|---|---|---|
| Melunakkan | O61 (anil) | O61 (anil) | H55 (ringan-ditarik) | O61 (anil) |
| Kekuatan Tarik (min) | 45 ksi (310 MPa) | 50 ksi (345 MPa) | 45 ksi (310 MPa) | 52 ksi (360 MPa) |
| Kekuatan Hasil (min) | 15 ksi (105 MPa) | 18 ksi (125 MPa) | 35 ksi (240 MPa) | 18 ksi (125 MPa) |
Perbandingan Sifat Fisik
| Milik | C44300 | C68700 | C70600 | C71500 |
|---|---|---|---|---|
| Kepadatan (g/cm³) | 8.52 | 8.33 | 8.94 | 8.94 |
| Konduktivitas Termal (BTU·in/jam·ft²· derajat F) | 70.0 | 58.0 | 29.0 | 21.0 |
| Konduktivitas Listrik (%IACS) | 26 | 23 | 9 | 5 |
| Titik Leleh (derajat F) | 1650-1720 | 1710-1780 | 2010-2100 | 2140-2200 |
Nilai Setara
| Standar | C44300 | C68700 | C70600 | C71500 |
|---|---|---|---|---|
| ASTM B111 | C44300 | C68700 | C70600 | C71500 |
| GB/T8890 (Tiongkok) | HSn70-1 | HAL77-2 | BFe10-1-1 | BFe30-1-1 |
| BS2871 (Inggris Raya) | CZ111 | CZ110 | CN102 | CN107 |
| JIS H3300 (Jepang) | C4430 | C6870 | C7060 | C7150 |
| DIN1785 (Jerman) | CuZn28Sn1 | CuZn20Al2 | CuNi10Fe1Mn | CuNi30Mn1Fe |
| EN | – | CuZn20Al2 / CW702R | CuNi10Fe1Mn | CuNi30Fe1Mn |
Aplikasi berdasarkan Jenis Paduan
| Paduan | Aplikasi Utama |
|---|---|
| C44300 (Kuningan Laksamana) | Kondensor, penukar panas, evaporator,-air laut berkecepatan rendah |
| C68700 (Aluminium Kuningan) | Kondensor air laut, pabrik desalinasi, pembangkit listrik,-air laut berkecepatan tinggi |
| C70600 (90/10 Tembaga-Nikel) | Perpipaan laut, penukar panas, anjungan lepas pantai, sistem air pemadam kebakaran |
| C71500 (70/30 Tembaga-Nikel) | Sistem kelautan-bersuhu tinggi, tabung kondensor, pemanas air umpan |
Karakteristik Utama Setiap Paduan
| Paduan | Karakteristik Utama |
|---|---|
| C44300 | Ketahanan korosi yang baik pada air laut bersih, terbatas pada kecepatan di bawah 2 m/s |
| C68700 | Ketahanan benturan yang sangat baik, menangani kecepatan hingga 3 m/s, tahan dezincifikasi |
| C70600 | Ketahanan korosi umum yang sangat baik, tahan biofouling, baik untuk air laut yang tergenang |
| C71500 | Ketahanan erosi yang unggul,-kekuatan suhu tinggi, sangat baik untuk air laut-berkecepatan tinggi |
Panduan Seleksi – Paduan Mana yang Harus Dipilih?
| Kondisi | Paduan yang Direkomendasikan |
|---|---|
| Air laut bersih, kecepatan rendah (<2 m/s) | C44300 Angkatan Laut Kuningan |
| High-velocity seawater (>2.5 m/s) | C68700 Aluminium Kuningan |
| Air laut yang tergenang, risiko biofouling | C70600 90/10 Tembaga-Nikel |
| Temperatur tinggi, kecepatan tinggi | C71500 70/30 Tembaga-Nikel |
| Pabrik desalinasi | C68700 Aluminium Kuningan |
| Sistem pemadam kebakaran lepas pantai | C70600 Tembaga-Nikel |
Pertanyaan Umum
Q1: Apa itu Kuningan Angkatan Laut ASTM B111 C44300?
A: ASTM B111 C44300adalahAngkatan Laut Kuninganmengandung 70-73% Cu dan 0,9-1,2% Sn, digunakan untuktabung kondensor dan penukar panasdalam-aplikasi air laut bersih berkecepatan rendah.
Q2: Apa itu Aluminium Kuningan ASTM B111 C68700?
A: ASTM B111 C68700adalahAluminium Kuninganmengandung 76-79% Cu dan 1,8-2,5% Al, digunakan untukkondensor air laut dan pabrik desalinasidi mana-air berkecepatan tinggi menyebabkan serangan pelampiasan.
Q3: Apa itu ASTM B111 C70600 90/10 Tembaga-Nikel?
A: ASTM B111 C70600adalah90/10 Tembaga-Nikelmengandung 9-11% Ni dan 1-1,8% Fe, banyak digunakan untukperpipaan laut, penukar panas, dan sistem air pemadam kebakaran lepas pantai.
Q4: Apa itu ASTM B111 C71500 70/30 Tembaga-Nikel?
A: ASTM B111 C71500adalah70/30 Tembaga-Nikelmengandung 29-33% Ni, digunakan untuksistem kelautan-bersuhu tinggi, pemanas air umpan, dan-aplikasi air laut berkecepatan tinggi.
Q5: Apa perbedaan antara C68700 dan C70600?
A: C68700 (Aluminium Kuningan)tahan terhadap serangan pelampiasan di-air laut berkecepatan tinggi.C70600 (90/10 Tembaga-Nikel)lebih tahan terhadap korosi umum dan biofouling, terutama pada air laut yang tergenang.
Q6: Apa perbedaan antara C44300 dan C68700?
A: C44300 (Kuningan Laksamana)dibatasi pada kecepatan air laut di bawah 2 m/s.C68700 (Aluminium Kuningan)menangani kecepatan hingga 3 m/s karena kandungan aluminiumnya memberikan ketahanan terhadap benturan.
Q7: Berapa kekuatan tarik C68700?
A: UNS C68700dalam temper O61 anil memiliki minimumkekuatan tarik 50 ksi (345 MPa)Dankekuatan luluh 18 ksi (125 MPa) .
Q8: Berapa kekuatan tarik C70600?
A: UNS C70600dalam cahaya-temperatur H55 yang ditarik memiliki minimumkekuatan tarik 45 ksi (310 MPa)Dankekuatan luluh 15 ksi (105 MPa) .
Q9: Apa tujuan arsenik di C44300 dan C68700?
A: Arsenik (0,02-0,06%)di dalamC44300 dan C68700mencegahdezincifikasi– pencucian seng selektif dalam air laut – memperpanjang masa pakai tabung.
Q10: Berapa konduktivitas termal C70600?
A: UNS C70600memiliki konduktivitas termal sebesar29,0 BTU·dalam/jam·ft²· derajat F– lebih rendah dari C68700 tetapi memadai untuk sebagian besar penukar panas.
Q11: Paduan mana yang terbaik untuk kondensor air laut?
J: Untuk-air laut bersih berkecepatan rendah, menggunakanC44300. Untukair laut-berkecepatan tinggi atau tercemar, menggunakanC68700. Untukair laut yang tergenang, menggunakanC70600.
Q12: Uji ekspansi apa yang diperlukan untuk tabung ASTM B111?
J: PerASTM B153, tabung harus tahanekspansi 20-30%.dari OD asli (tergantung pada paduannya) tanpa terlihat retak atau pecah.
Q13: Berapa tekanan uji hidrostatik untuk tabung ASTM B111?
J: PerASTM B111, tabung diujiTegangan serat 7000 psi (48 MPa).menggunakan rumus P=2St/(D-0.8t), dengan tekanan uji maksimum sebesar1000 psi (7,0 MPa) .
Q14: Sertifikasi apa yang diberikan GNEE?
A: GNEEmenyediakansertifikat uji pabrik (MTC)dengan setiap pengiriman. Untuk aplikasi kode ASME,3.2 sertifikasitersedia berdasarkan permintaan.
Q15: Bagaimana tabung ASTM B111 dikemas untuk ekspor?
A: tabung ASTM B111dikemas dalambundel atau kotak kayu lapis, dibungkus plastik, dan terlindungi dengan baik untuk-pengiriman layak laut.

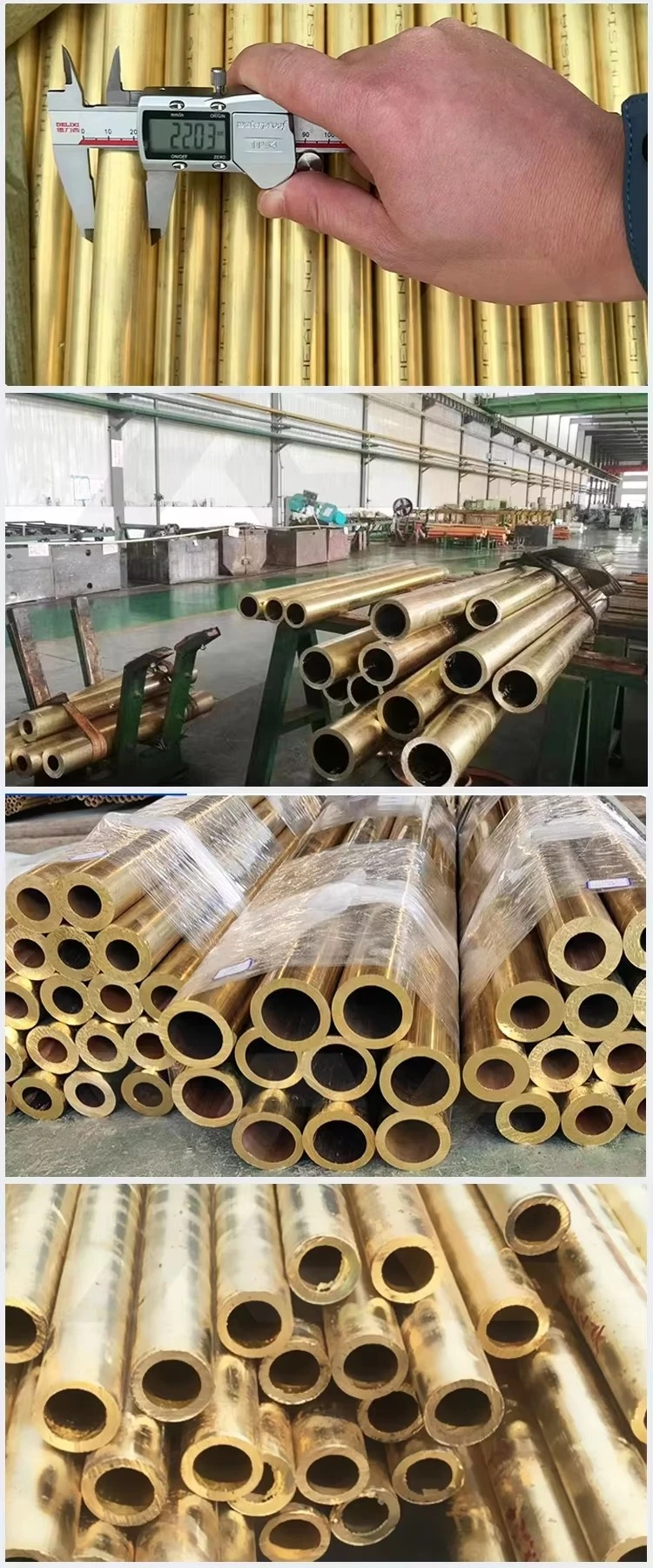

Inspeksi 100% Per ASTM B111 / C68700 – Disaksikan Pelanggan
Setiap tabung di lot ini telah melewati-pemeriksaan yang disaksikan pihak ketiga sesuai standar ASTM B111 untuk paduan C68700. Di bawah ini adalah foto aktual dari-pemeriksaan di lokasi pelanggan, termasuk pengujian arus eddy dan verifikasi dimensi.
Item inspeksi diverifikasi:
• Pengujian arus Eddy (ECT) – tidak ada-cacat dinding
• Diameter luar & ketebalan dinding – dalam toleransi ±0,02 mm
• Permukaan akhir & temper (O61) – sesuai dengan ASTM
• Kekerasan & komposisi kimia – bersertifikat.
Ekspor-Kemasan Siap Pakai –-Kasus Anti Karat & Kayu
Setelah melewati pemeriksaan, semua tabung dikemas sesuai dengan standar ekspor dan-persyaratan khusus pelanggan. Proses pengepakan didokumentasikan di bawah ini untuk memastikan ketertelusuran dan kerusakan-pengiriman bebas.
Langkah pengepakan ditunjukkan dalam video & gambar:
1. Pembersihan & pengeringan tabung
2. Tutup ujung plastik di kedua ujungnya
3. Pembungkus kertas VCI anti karat.-
4. Bundel pengikat dengan film penghalang kelembaban
5. Kotak kayu lapis (sesuai ISPM-15) dengan bantalan busa
6. Pelabelan dengan grade ASTM, nomor lot, dan stempel inspeksi
Pabrik & Peralatan kami
Semua tabung ASTM C68700 diproduksi dan diperiksa dengan-peralatan internal kami, sehingga memungkinkan kontrol proses penuh mulai dari pengecoran billet hingga pengemasan akhir.
Peralatan utama yang digunakan untuk lot ini:
• Tungku peleburan induksi – paduan presisi (Cu + Zn + Al + As)
• Pengecoran kontinu horizontal – struktur billet seragam
• Mesin ekstrusi (800T / 1630T) – pembentukan tabung mulus
• Meja gambar dingin (5–40m) – akurasi dimensi hingga ±0,02mm
• Penguji arus eddy online (FOERSTER / MAC) – 100% NDT
• Pengukur ketebalan dinding ultrasonik –{0}}pemantauan waktu nyata
• Tungku anil (suasana terkendali) – temper O61
Metrologi internal: Mikrometer, pengukur pin, komparator optik, penguji kekerasan (HV/HRB)
Semua peralatan dikalibrasi setiap tiga bulan. Catatan produksi dapat dilacak berdasarkan nomor lot.
Produk Tembaga & Paduan Tembaga – Kisaran Pasokan
| Formulir Produk | Paduan/Kelas Umum | Rentang Ukuran | Standar | Aplikasi Khas |
|---|---|---|---|---|
| Tabung / Pipa | C12200, C11000, C68700, C70600, C71500, C44300, C27000 | OD: 4mm – 219mm Dinding: 0,5 mm – 20 mm Panjang: hingga 15m |
ASTM B68, B75, B111, B280, B359, B466 | Penukar panas, kondensor, HVAC, pipa ledeng, pendingin oli |
| Piring/Lembar | C11000, C12200, C26000, C26800, C52100, C68700 | Terima kasih: 0,5mm – 50mm Lebar: hingga 1200mm Panjang: hingga 4000mm |
ASTM B152, B169, B103, B465 | Bagian listrik, atap, gasket, panel industri |
| Batang / Batang | C11000, C26000, C36000, C46400, C48500, C63000 | Diameter: 3mm – 120mm Panjang: 1m – 6m (atau khusus) |
ASTM B16, B124, B138, B150, B453 | Batang katup, poros, pengencang, komponen mesin |
| Kabel | C11000, C16200, C17500, C26000, C52100, C64700 | Diameter: 0,1 mm – 12 mm Berat koil: hingga 100kg |
ASTM B1, B2, B3, B197, B206, B624 | Elektroda las, konduktor listrik, pegas, mesh |
| Strip / Foil | C11000, C19400, C26000, C26800, C52100, C70250 | Terima kasih: 0,05mm – 3,0mm Lebar: 5mm – 600mm |
ASTM B36, B465, B694, B888 | Konektor, terminal, tab baterai, pelindung, bagian stamping |
