Apa itu nikel tembaga c71500?
Nikel tembaga C71500(juga dikenal sebagai nikel tembaga C715 atau 70/30) adalah paduan tembaga-nikel yang terdiri dari 30% nikel dengan kandungan besi kecil hingga 0,5%. Initembaga nikel 70/30terkenal dengan itukekuatan sedang, kemampuan kerja, sifat mampu bentuk dan kemampuan las.
Inibahan c71500menemukan penerapan terbesarnya di area bersuhu dan bertekanan tinggi dikombinasikan dengan kecepatan tinggi dan turbulensi destruktif, sehingga sangat cocok dan ideal untuk industri kelautan atau industri.
komposisi kimia nikel tembaga c71500
| Elemen | Cu (1,2) | hal | Zn | Fe | Ni(3) | M N |
|---|---|---|---|---|---|---|
| Min% | Rem | - | - | 0.4 | 29 | - |
| % Maks | Rem | 0.05 | 1 | 1 | 33 | 1 |
Standar setara untuk paduan nikel tembaga uns c71500
| Standar | Penamaan |
|---|---|
| ASTM | B111, B122/B122M, B151, B171, B432, B466, B467, B552, B956/B956M |
| ASME | SB111, SB151, SB171, SB395, SB359, SB466, SB467, SB543 |
| KERIUHAN | 2.0872 |
| BS | 2871 CN102 |
| EN | CW352H |
| Militer | MILT-15005, MIL-C-15726, MIL-C-1726F, MIL-C-24679, MIL-T-16420K, MIL-T-22214 |
| SAE | J461, J463 |
c71500 sifat mekanik
c71500 sifat mekanikbervariasi berdasarkan bentuk dan sifat produk:
| Membentuk | Melunakkan | Kekuatan Tarik (ksi) | Kekuatan Hasil (ksi) | Perpanjangan (%) | Kekerasan |
|---|---|---|---|---|---|
| Batang Bulat/Batang | H02 | 75 | 70 | 15 | 80 SDM |
| Piring/Lembar/Strip | M20 | 55 | 20 | 45 | 35 HRB |
| Tabung | OS025 | 60 | 25 | 45 | 45 HRB / 80 HRF |
| Tabung | OS035 | 54 | - | 45 | 36 HRF |
Panduan desain untuk pembeli:Gunakan tabung anil OS035 untuk pembengkokan dan ekspansi tabung; gunakan tabung anil ringan OS025 untuk kebutuhan kekuatan yang lebih tinggi. Batang setengah keras H02 cocok untuk komponen mesin seperti batang katup dan poros pompa.
kepadatan c71500 dan sifat fisik cupronickel 70/30
kepadatan c71500= 0.323 lb/in³ pada 68 derajat F (8,94 g/cm³).
| Milik | Imperial |
|---|---|
| Kepadatan | 0,323 lb/in³ pada 68 derajat F |
| Titik Leleh – Likuidus | 2260 derajat F |
| Titik Leleh – Solidus | 2140 derajat F |
| Berat jenis | 8.94 |
| Konduktivitas Listrik | 4,6% IACS pada 68 derajat F |
| Konduktivitas Termal | 17 Btu·ft/(sq ft·ft·hr· derajat F) pada 68 derajat F |
| Koefisien Ekspansi Termal (68-572 derajat F) | 9 × 10⁻⁶ / derajat F |
| Kapasitas Panas Spesifik | 0,09 Btu/lb· derajat F pada 68 derajat F |
| Modulus Elastisitas (Ketegangan) | 22.000xi |
| Modulus Kekakuan | 8.300xi |
Kemampuan mesin dan fabrikasi nikel tembaga 70/30
Kemampuan mesin nikel tembaga 70/30dinilai pada20(gratis-pemesinan kuningan=100).
Kesesuaian Fabrikasi
| Teknik | Kesesuaian |
|---|---|
| Pematerian | Bagus sekali |
| mematri | Bagus sekali |
| Pengelasan Busur Terlindung Gas (TIG/MIG) | Bagus sekali |
| Pengelasan Busur Logam Dilapisi (MMA) | Bagus sekali |
| Pengelasan Titik | Bagus sekali |
| Las Jahitan | Bagus sekali |
| Pengelasan Bokong | Bagus sekali |
| Pengelasan Oxyacetylene | Bagus |
| Kapasitas untuk Menjadi Dingin | Bagus |
| Kapasitas untuk Dibentuk Panas | Bagus |
| Peringkat Kemampuan Mesin | 20 |
Aplikasi umum untuk nikel tembaga C71500 70/30
pipa tembaga C71500dan bentuk lain digunakan dalam:
| Industri | Aplikasi |
|---|---|
| Pembangkit Listrik | Kondensor, pembangkit listrik |
| Laut | Pipa air laut, cangkang penukar |
| Industri | Cangkang penukar, peralatan industri umum |
Mengapa C71500 untuk aplikasi ini:Kemampuan paduan untuk bertahansuhu tinggi, tekanan tinggi, kecepatan tinggi, dan turbulensi destruktifmenjadikannya pilihan utama.
Pertanyaan Umum
Q1: Apa perbedaan antara nikel tembaga C71500 dan C70600?
C71500 (70/30) memiliki kekuatan lebih tinggi dan ketahanan erosi lebih baik dibandingkan C70600 (90/10).C71500 mengandung 30% nikel vs 10% di C70600. Berdasarkan data mekanis, batang C71500 H02 memiliki kuat tarik 75 ksi vs C70600 biasanya 55-65 ksi. C71500 direkomendasikan untuk layanan kecepatan tinggi dan turbulensi destruktif, sedangkan C70600 cocok untuk layanan kecepatan rendah. Namun, C71500 lebih mahal – biasanya biayanya 25-30% lebih tinggi.
Q2: Standar ASTM apa yang mencakup pipa dan tabung seamless C71500?
ASTM B111 mencakup tabung kondensor tanpa sambungan, dan ASTM B466 mencakup pipa tanpa sambungan.Untuk aplikasi kode ASME menggunakan ASME SB111 untuk tabung dan ASME SB466 untuk pipa. Aplikasi militer memerlukan MIL-T-16420K. Standar lain yang berlaku termasuk ASTM B151 (batang/batang), ASTM B171 (pelat/lembaran tabung kondensor), dan ASTM B122 (lembaran/pelat/strip).
Q3: Berapa massa jenis material C71500 dalam lb/in³?
Massa jenisnya adalah 0,323 lb/in³ pada 68 derajat F (8,94 g/cm³).Gunakan ini untuk perhitungan berat. Untuk pipa tembaga C71500 dinding 1" OD × 0,065", beratnya kira-kira 0,65 lb per kaki. Untuk pelat, berat per kaki persegi untuk pelat tebal 1"=0.323 lb/in³ × 144 in²=46.5 lb/sq ft.
Q4: Berapa tingkat kemampuan mesin nikel tembaga 70/30?
Peringkat kemampuan mesin adalah 20 (gratis-pemesinan kuningan=100).Ini berarti C71500 relatif sulit untuk dikerjakan. Untuk bar stock, mesin temper H02 (setengah keras) lebih baik dibandingkan mesin anil. Gunakan perkakas karbida yang tajam, kecepatan potong yang lebih rendah, dan cairan pendingin yang melimpah. Untuk komponen kompleks seperti badan katup, pertimbangkan untuk membeli suku cadang mesin jadi dari pemasok.
Q5: Proses pengelasan apa yang cocok untuk pipa tembaga C71500?
Pengelasan busur berpelindung gas (TIG/MIG), pengelasan busur logam berlapis (MMA), pengelasan butt, pengelasan jahitan, dan pengelasan titik semuanya sangat baik.Pengelasan oxyacetylene bagus. Mematri dan menyolder juga sangat baik. Untuk servis air laut, disarankan pengelasan TIG dengan logam pengisi yang sesuai (ERNi-7). Hindari panas berlebih karena dapat mengurangi ketahanan terhadap korosi.
Q6: Berapa konduktivitas termal nikel tembaga 70/30?
Konduktivitas termal adalah 17 Btu·ft/(sq ft·ft·hr· derajat F) pada 68 derajat F.Jumlah ini kira-kira 1/12 dari tembaga murni (C12200 pada ~223 Btu). Untuk aplikasi penukar panas, konduktivitas yang lebih rendah ini memerlukan luas permukaan yang lebih besar dibandingkan dengan tembaga murni. Namun, ketahanan korosi air laut yang unggul dan kemampuan menahan kecepatan tinggi dari paduan ini menjadikannya pilihan yang lebih disukai untuk kondensor laut.
Q7: Berapa kekuatan luluh tabung anil C71500?
Untuk tabung anil OS035, kekuatan tarik minimum adalah 54 ksi, tetapi kekuatan luluh tidak ditentukan – perpanjangannya adalah 45%.Untuk light annealed tube OS025, kekuatan luluhnya adalah 25 ksi dengan kekuatan tariknya 60 ksi. Untuk pelat/lembar/strip temper M20 kuat luluhnya 20 ksi dengan kuat tarik 55 ksi dan perpanjangan 45%.
Q8: Apa saja bentuk dan ukuran yang tersedia untuk C71500?
Bentuk yang tersedia meliputi batang bundar (diameter 1/2" hingga 10-1/8"), pelat (tebal 3/16" hingga 2-5/8", lembaran/strip (0,065", 0,125"), tabung (OD 3/8" hingga 1", pipa (1/4" hingga 12" standar/sch 40 dan 1/4" hingga 4" ekstra berat/sch 80), fitting (berulir dan socketweld 3000#/6000#), dan flensa (slip-on, threaded, blind, weldneck).Pemotongan khusus tersedia melalui gergaji pelat, gergaji batang, gunting, dan jet air.
Q9: Apa standar Eropa yang setara untuk C71500?
EN CW352H adalah standar Eropa untuk C71500 (beberapa sumber menunjukkan CW354H – konfirmasi dengan pemasok).DIN 2.0872 adalah standar Jerman. BS 2871 CN102 adalah standar Inggris. Untuk proyek Eropa, tentukan EN CW352H dan minta sertifikasi ganda (ASTM + EN) jika diperlukan.
Q10: Dapatkah C71500 tahan terhadap turbulensi berkecepatan tinggi dan destruktif?
Ya, C71500 dirancang khusus untuk kondisi turbulensi berkecepatan tinggi dan destruktif.Kandungan besi paduan yang kecil (0,4-1,0%) memberikan ketahanan luar biasa terhadap erosi dan serangan pelampiasan. Hal ini menjadikan C71500 pilihan utama untuk tabung kondensor, pipa air laut, dan komponen penukar panas di mana kecepatan aliran tinggi dan turbulensi tidak dapat dihindari.

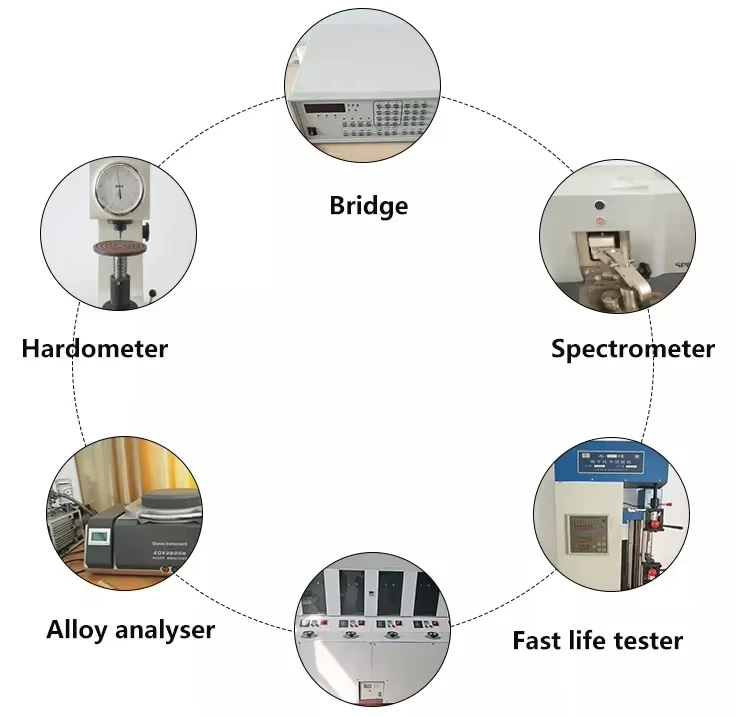

Deteksi & Kontrol Kualitas
| Metode Tes | Tujuan | Kriteria Penerimaan |
|---|---|---|
| Spektrometri Emisi Optik | Memeriksakomposisi kimia c71500 | Ni 29-33%, Fe 0,4-1,0%, Mn Kurang dari atau sama dengan 1,0%, saldo Cu |
| Uji Tarik | Mengonfirmasic71500 sifat mekanik | Untuk tabung OS035: UTS lebih besar dari atau sama dengan 54 ksi, Elong lebih besar dari atau sama dengan 45%; Untuk tabung OS025: UTS Lebih besar atau sama dengan 60 ksi, YS Lebih besar atau sama dengan 25 ksi, Elong Lebih besar atau sama dengan 45% |
| Tes Perataan | Daktilitas untuk pembentukan tabung | Tidak ada retak ketika diratakan hingga % OD yang ditentukan |
| Uji Kekerasan | Keseragaman temperamen | OS035: ~36 HRF; OS025: ~45 HRB |
| Pemeriksaan Dimensi | OD, tebal dinding, panjang | Sesuai toleransi ASTM B111 |
| Tes Arus Eddy (bila ditentukan) | Mendeteksi variasi lubang dan dinding | Sesuai ASTM E243 |
| Uji Hidrostatis (bila ditentukan) | Kekencangan bocor | Untuk tekanan uji yang ditentukan |
Kemasan
| Jenis Kemasan | Rentang Panjang | Detail |
|---|---|---|
| Bundel heksagonal | 5 – 24 meter | Tali baja, pemisah kayu lapis, tutup ujung plastik. Berat paket maksimal 2000 kg. |
| Gulungan kayu (tabung melingkar) | Panjang terus menerus | Gulungan kayu bersertifikat ISPM-15, kertas VCI + stretch film. |
| Peti baja | 1 – 6 meter (potong panjang) | Selongsong plastik individual yang dapat ditumpuk. |
| Ekspor kotak kayu | Panjang khusus | Interior berlapis busa bersertifikasi ISPM-15. |
Menandai per bundel:
Paduan:C71500(70/30 Tembaga Nikel)
Nomor panas
Ukuran: OD × ketebalan dinding
Panjang dan kuantitas
Nomor pesanan pembelian
Berat bersih dan berat kotor

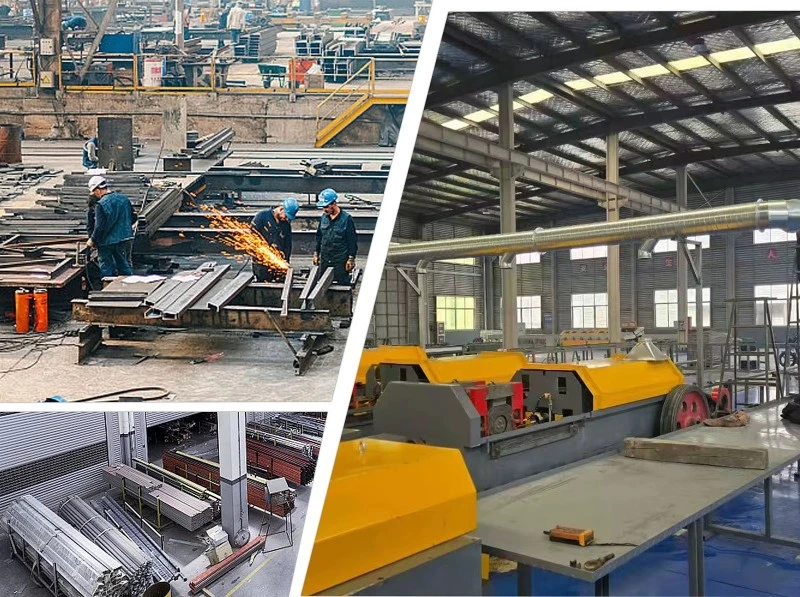

Peralatan Pabrik
| Peralatan | Spesifikasi | |
|---|---|---|
| Tungku peleburan induksi | Suasana terkendali | Tepatkomposisi kimia c71500kontrol – memastikan Fe (0,4-1,0%) dan Ni (29-33%) dalam spesifikasi |
| Pengecoran terus menerus | Berbagai ukuran billet | Menghasilkan billet bulat padat untuk ekstrusi tabung |
| Tekan ekstrusi | Kapasitas tinggi | Menusuk billet untuk menghasilkan cangkang berongga (tabung kosong) |
| Pabrik pilger dingin | Banyak stand | Mengurangi OD tabung dan ketebalan dinding dengan presisi tinggi |
| Gambarlah bangku | Banyak tonase | Ukuran akhir, permukaan bagian dalam yang halus, kontrol kelurusan |
| Tungku anil | Kisaran 1200-1500 derajat F | Solution annealing – mengembalikan ketahanan terhadap korosi dan keuletan |
| Mesin pelurus tabung | Tipe putar | Memperbaiki pembengkokan dari proses menggambar |
| Eddy penguji saat ini(opsional) | 100% daring | Mendeteksi cacat untuk-pesanan dengan spesifikasi tinggi |
| Penguji hidrostatik(opsional) | Tekanan ke spesifikasi | Uji kebocoran setiap tabung bila diperlukan |
| Laboratorium metalurgi | Spektrometer OES, penguji tarik, penguji kekerasan | Dalam-proses dan verifikasi kualitas akhir |
Rangkaian Produk Lengkap Kami
| Formulir Produk | Standar Umum | Kelas Paduan Khas | Rentang Ukuran | Aplikasi Khas |
|---|---|---|---|---|
| Pipa Tembaga (Mulus) | ASTM B466, ASME SB466, MIL-T-16420K | C71500, C70600, C12200 | standar 1/4" hingga 12" (sch 40); 1/4" hingga 4" ekstra berat (sch 80); 1/2" hingga 12" Kelas 200 | Perpipaan air laut, pembangkit listrik, sistem tekanan tinggi |
| Tabung Tembaga (Mulus) | ASTM B111, ASME SB111, MIL-T-15005 | C71500, C70600, C12200, C68700 | 3/8" hingga 1" OD | Kondensor, penukar panas |
| Perlengkapan Pipa Tembaga | Berulir dan las soket 3000#/6000# | C71500, C96400 | Semua ukuran standar | Sistem perpipaan air laut, kelautan |
| Flensa Pipa Tembaga | Slip-on, berulir, buta, leher las | C71500 | Semua ukuran standar | Sambungan pipa air laut |
| Batang & Batang Tembaga (Bulat) | ASTM B151, MIL-C-15726, SAE J461, J463 | C71500, C70600, C36000, C46400 | Diameter 1/2" hingga 10-1/8". | Batang katup, poros pompa, komponen mesin |
| Pelat Tembaga | ASTM B171, B122, MIL-C-15726, SAE J461, J463 | C71500, C70600, C46400, C63000 | Tebal 3/16" hingga 2-5/8". | Lembaran tabung, cangkang penukar, pelat penyekat |
| Lembaran & Strip Tembaga | ASTM B122, MIL-C-15726, SAE J461, J463 | C71500, C70600, C11000 | ketebalan 0,065", 0,125". | Cladding, gasket, aplikasi pembentukan |
| Komponen Mesin CNC(bagian khusus) | Gambar khusus; Materi untuk ASTM/ASME | C71500, C70600, C36000, C63000, C17200 | Dimensi khusus; Toleransi presisi | Badan katup, komponen pompa, fitting khusus, bushing, bantalan |
