ASME SB171 C71500 Lembar Tabung Nikel Tembaga (CuNi 70/30)

Pelat ASME SB171 C71500 (70/30 Tembaga-Nikel) adalah paduan tembaga-berkekuatan tinggi, tahan korosi-yang terdiri dari 70% tembaga dan 30% nikel, dengan sedikit besi dan mangan untuk meningkatkan daya tahan. Ini banyak digunakan di kelautan, lepas pantai, penukar panas, pabrik desalinasi, dan aplikasi pembangkit listrik karena ketahanannya yang unggul terhadap korosi air laut dan biofouling.

ASME SB171 C71500 adalah spesifikasi pelat dan lembaran paduan tembaga-untuk bejana tekan, kondensor, dan penukar panas. C71500 adalah paduan tembaga-nikel 70/30 dengan kekuatan tinggi dan ketahanan korosi yang sangat baik di air laut.

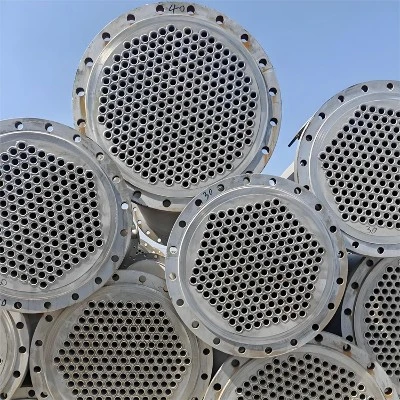

Tubesheet adalah pelat berlubang yang digunakan untuk menopang dan mengamankan tabung di dalam penukar panas, memastikan keselarasan dan penyegelan yang tepat antara tabung dan struktur sekitarnya. Tubesheet C71500 merupakan komponen penting dalam penukar panas, boiler, dan bejana bertekanan, memberikan landasan struktural untuk mengamankan bundel tabung yang memfasilitasi perpindahan panas fluida.

Spesifikasi ini menetapkan persyaratan untuk pelat, lembaran, dan lingkaran paduan tembaga yang dipotong dari pelat dan lembaran untuk bejana tekan, kondensor, dan penukar panas.

Paduan tertutup meliputi:

C36500 Logam Muntz Bertimbal

C44300 Angkatan Laut, Arsenik

C44400 Angkatan Laut, Antimonial

C44500 Angkatan Laut, Terfosfor

C46400 Kuningan Angkatan Laut, Tanpa Hambatan

C46500 Kuningan Angkatan Laut, Arsenik

Perunggu Aluminium C61300

C61400 Aluminium Perunggu D

C63000 10% Aluminium-Perunggu Nikel

C63200 9% Aluminium-Perunggu Nikel

C70600 90-10 Tembaga Nikel

C70620 90-10 Tembaga Nikel (dimodifikasi untuk pengelasan)

C71500 70-30 Tembaga Nikel

C71520 70-30 Tembaga Nikel (dimodifikasi untuk pengelasan)

Penukar panas

ketel

Bejana tekan

Platform kelautan dan lepas pantai

Pabrik desalinasi

Pembangkit listrik

Kondensor

Q1: Untuk apa tubesheet ASME SB171 C71500 digunakan?

Tubesheet ASME SB171 C71500 digunakan untuk mendukung dan mengamankan bundel tabung di penukar panas, boiler, dan bejana tekan.Tubesheet telah mengebor lubang yang menahan tabung dalam keselarasan dan penyegelan yang benar. Paduan C71500 dipilih karena kekuatannya yang tinggi dan ketahanannya yang unggul terhadap korosi air laut dan biofouling dalam aplikasi kelautan dan lepas pantai.

Q2: Tubesheet C71500 vs C70600 – mana yang lebih kuat?

C71500 memiliki kekuatan lebih tinggi dibandingkan C70600 untuk aplikasi tubesheet.C71500 mengandung 29-33% nikel sedangkan C70600 hanya mengandung 9-11% nikel. Untuk penukar panas bertekanan tinggi, pembangkit listrik, dan lingkungan laut yang menuntut, pilih tubesheet C71500. Untuk servis yang tidak terlalu parah, C70600 lebih irit.

Q3: Apa komposisi kimia pelat tubesheet C71500?

C71500 mengandung keseimbangan Cu, Ni 29-33%, Fe 0,40-1,0%, Mn Kurang dari atau sama dengan 1,0%, Pb Kurang dari atau sama dengan 0,05%, Zn Kurang dari atau sama dengan 1,0%.Penambahan besi dan mangan meningkatkan daya tahan dan ketahanan korosi pada air laut. Komposisi ini memenuhi spesifikasi ASME SB171 dan ASTM B171.

Q4: Berapa kepadatan C71500 untuk perhitungan berat tubesheet?

Kepadatan C71500 adalah 8,94 g/cm³.Untuk perhitungan berat tubesheet: luas pelat × tebal × 8.94=berat dalam gram. Untuk imperial: massa jenisnya adalah 0,323 lb/in³. Perhitungan berat yang akurat penting untuk desain dan pengiriman penukar panas.

Q5: Berapa titik leleh C71500?

Kisaran titik leleh adalah 1170-1240 derajat (2140-2260 derajat F).Konduktivitas termal adalah 29 W/m·K. Konduktivitas listriknya 4-5% IACS. Sifat-sifat ini mempengaruhi kinerja termal tubesheet dalam aplikasi penukar panas.

Q6: Standar ASTM apa yang mencakup pelat tubesheet C71500?

ASTM B171 dan ASME SB171 menutupi pelat dan lembaran C71500 untuk bejana tekan, kondensor, dan penukar panas.Spesifikasi ini menetapkan persyaratan untuk pelat-paduan tembaga yang digunakan dalam pembuatan tubesheet.

Q7: Paduan lain apa yang tercakup dalam ASTM B171 untuk tubesheet?

C36500, C44300, C44400, C44500, C46400, C46500, C61300, C61400, C63000, C63200, C70600, C70620, C71500, dan C71520.Ini termasuk kuningan laksamana, kuningan angkatan laut, perunggu aluminium, dan paduan nikel tembaga untuk berbagai aplikasi tubesheet.

Q8: Dapatkah tubesheet C71500 digunakan di pabrik desalinasi?

Ya, tubesheet C71500 banyak digunakan di pabrik desalinasi.Halaman ini mencantumkan pabrik desalinasi sebagai aplikasi utama. Ketahanan paduan yang unggul terhadap korosi air laut dan biofouling menjadikannya ideal untuk penukar panas dan kondensor di fasilitas desalinasi.

Q9: Apa perbedaan antara C71500 dan C71520 untuk tubesheet?

C71520 adalah versi modifikasi dari C71500 untuk aplikasi pengelasan.Keduanya mengandung 70-30 nikel tembaga, namun C71520 memiliki batas pengotor yang lebih ketat (Pb, Zn, P, S, C) untuk meningkatkan kemampuan las. Untuk lembaran tabung yang memerlukan pengelasan pada ujung tabung, C71520 dapat ditentukan.

Q10: Apa itu tubesheet dan mengapa C71500 digunakan?

Tubesheet adalah pelat berlubang yang menopang dan mengamankan bundel tabung di dalam penukar panas.C71500 digunakan karena menawarkan kekuatan tinggi, ketahanan korosi yang sangat baik di air laut, dan ketahanan terhadap biofouling. Daya tahan paduan ini memastikan masa pakai yang lama dalam aplikasi kelautan, lepas pantai, dan pembangkit listrik.

Verifikasi kimia:Masing-masing pelat diuji Ni 29-33%, Fe 0,40-1,0%, Mn Kurang dari atau sama dengan 1,0%, Pb Kurang dari atau sama dengan 0,05%, Zn Kurang dari atau sama dengan 1,0%, Cu seimbang.

Pengujian mekanis:Tarik dan kekerasan diuji sesuai persyaratan ASME SB171.

Inspeksi dimensi:Ketebalan pelat, kerataan, dan pola lubang diperiksa berdasarkan gambar pelanggan.

Ketertelusuran:Laporan pengujian terkait dengan nomor panas.

Kemasan piring:Pelat tubesheet C71500 dikemas dalam peti kayu dengan lapisan busa untuk mencegah kerusakan permukaan.

Perlindungan permukaan:Film plastik atau kertas VCI diaplikasikan untuk mencegah korosi selama transit.

Label:Paduan (C71500), nomor panas, dimensi, kuantitas, nomor PO, berat bersih/kotor.

Diskusikan Persyaratan Proyek Anda
